Кнопка включения для УШМ «кубик»

Кнопка включения для УШМ «кубик»

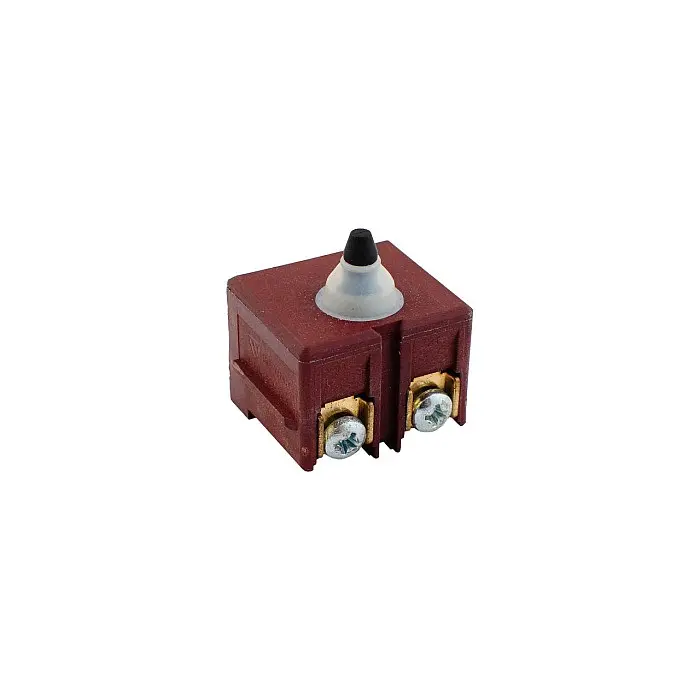

Кнопка «кубик» предназначена для замены выключателя в угловой шлифовальной машине. Ее устанавливают при ремонте инструмента, если штатная кнопка повреждена, работает с перебоями или больше не обеспечивает нормальное включение. Деталь представляет собой компактный кнопочный узел, состоящий из корпуса, нажимной части и контактных выводов для подключения проводов.

Выключатель участвует в подаче питания при запуске УШМ, поэтому его необходимо подбирать по конструкции снятой детали. Обозначение формата «кубик» указывает на общий тип исполнения, но само по себе не гарантирует совместимость. Внешне похожие кнопки могут различаться размерами и контурами корпуса, посадкой внутри рукоятки, формой толкателя, положением фиксаторов, количеством и расположением контактов, а также схемой подключения.

Конструкция и подключение

В этой кнопке предусмотрены два контактных вывода с винтовым креплением проводов. Такое исполнение нужно учитывать при сравнении со штатным выключателем: должны совпадать не только форма корпуса и положение нажимного элемента, но и число клемм, их расположение, тип соединения и направление прокладки проводов. Кнопка подходит для угловой шлифмашины, в которой установлен выключатель соответствующей формы, посадки и подключения.

Перед заказом рекомендуем снять старую кнопку и внимательно сопоставить обе детали. Сравните габариты посадочного места, контуры корпуса, расположение нажимной части и фиксаторов. Затем проверьте положение двух контактных выводов, винтовой способ крепления и направление выхода проводов. Такое сравнение позволяет выбрать замену, которая разместится внутри корпуса без его переделки и подключится по предусмотренной схеме.

Как правильно подобрать кнопку

Не определяйте совместимость только по названию инструмента или общему сходству выключателей. Даже при одинаковом формате «кубик» различия в посадке, толкателе или клеммах могут помешать установке. Осмотрите снятый выключатель со всех сторон, проверьте размеры, форму и расположение конструктивных элементов. Если на старой детали присутствует маркировка, ее также можно использовать при сопоставлении, но окончательное решение следует принимать по совпадению конструкции и подключения.

Особое внимание уделите свободному месту внутри рукоятки. Новая кнопка должна располагаться в предусмотренном посадочном месте без перекоса и давления на корпус. Нажимной элемент должен занимать правильное положение относительно механизма включения, а фиксаторы — соответствовать способу удержания штатной детали. Провода после подключения необходимо уложить по прежнему направлению, чтобы они не мешали работе кнопки и сборке инструмента.

Установка при ремонте УШМ

Замену выполняют только на инструменте, отключенном от электрической сети. До отсоединения старого выключателя отметьте расположение проводов и схему их подключения. Во время разборки проверьте состояние изоляции, клемм и посадочного места. Это поможет правильно установить новую деталь и не перепутать соединения при обратной сборке.

Подключите провода к двум выводам с помощью предусмотренного винтового крепления, разместите кнопку в корпусе и убедитесь, что она установлена свободно и без перекоса. Перед окончательной сборкой проверьте укладку проводов: они не должны пережиматься деталями рукоятки. Кнопка «кубик» станет подходящей заменой штатному выключателю при точном совпадении посадки, формы, положения контактов и схемы подключения.
