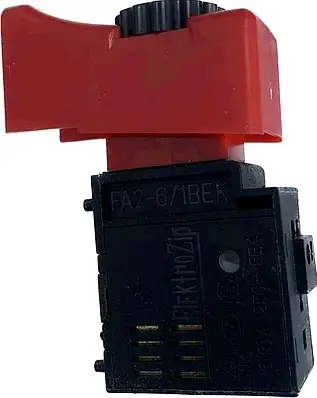

Кнопка-включатель для УШМ DWT 125 с регулятором оборотов

Кнопка-включатель для УШМ DWT 125 с регулятором оборотов

Кнопка-включатель FA2-6/1BEK предназначена для ремонта угловой шлифовальной машины DWT 125, оснащённой регулировкой оборотов. Она заменяет штатный выключатель, управляет включением электродвигателя и позволяет изменять частоту его вращения предусмотренным регулятором. Такая замена актуальна, если у инструмента периодически пропадает питание, двигатель запускается нестабильно либо перестала работать регулировка оборотов, при этом остальные узлы машины остаются исправными.

Модель имеет маркировку FA2-6/1BEK (5E4). Для исполнения, предназначенного для DWT 125 VS, указаны рабочее напряжение 220 В, ток 6 А и размеры корпуса 61×40×31 мм. Эти параметры необходимо учитывать вместе: выключатели со сходным назначением могут различаться габаритами, формой корпуса, расположением выводов, способом фиксации и схемой подключения. Поэтому выбирать деталь только по марке или диаметру УШМ недостаточно.

Как подобрать кнопку

Перед заказом снимите размеры старого выключателя и сопоставьте его маркировку с FA2-6/1BEK. Убедитесь, что в рукоятке вашей УШМ установлен именно выключатель с узлом регулировки оборотов. Отдельно сравните расположение и количество задействованных выводов, положение клавиши и регулятора, форму посадочного места и способ удержания детали внутри корпуса.

Размер 61×40×31 мм позволяет заранее сравнить новую кнопку со снятым узлом и оценить, поместится ли она в штатное посадочное место. Однако одного совпадения размеров недостаточно: важно, чтобы соответствовали органы управления и фактическая схема соединения. Для разных исполнений DWT 125 компоновка внутренних деталей может иметь значение, поэтому ориентируйтесь на конструкцию конкретного инструмента и старого выключателя.

Работа выключателя

Кнопка объединяет две функции, необходимые для штатного управления УШМ: подачу питания на электродвигатель и изменение его оборотов. После подходящей по исполнению замены инструмент снова получает привычное управление включением и скоростью вращения. Деталь рассчитана на применение в машине, где регулировка оборотов предусмотрена конструкцией; для версии без такого узла этот выключатель не следует выбирать без полного сопоставления подключения и посадочного места.

Рекомендации по установке

Все работы выполняйте только на инструменте, полностью отключённом от сети. Перед отсоединением старой кнопки зафиксируйте исходное подключение каждого провода, чтобы при сборке восстановить схему без перестановок. Не ориентируйтесь исключительно на внешнее сходство выводов: соединения должны соответствовать фактическому подключению снятого выключателя.

Установите деталь в предусмотренное место без перекоса и проверьте надёжность её фиксации. Укладывайте проводку так, чтобы провода не попадали между половинами рукоятки, не пережимались корпусом и не мешали движению клавиши или регулятора. Корпус должен закрываться свободно, без давления на кнопку и внутренние соединения. Если для сборки приходится прилагать усилие, ещё раз проверьте положение выключателя и проводов.

После установки до подключения к сети убедитесь, что клавиша перемещается свободно, не заедает и возвращается в рабочее положение, а регулятор доступен и движется в предусмотренном диапазоне. Если маркировка, размеры либо схема старого узла отличаются, решение о совместимости следует принимать по реальной конструкции снятой детали. Тщательная проверка перед покупкой и аккуратное подключение помогут установить кнопку в подходящую версию DWT 125 без переделки штатного посадочного места.
