Игольчатый сепаратор 16×22×12 нижней головки шатуна Карпаты

Игольчатый сепаратор 16×22×12 для мопеда Карпаты

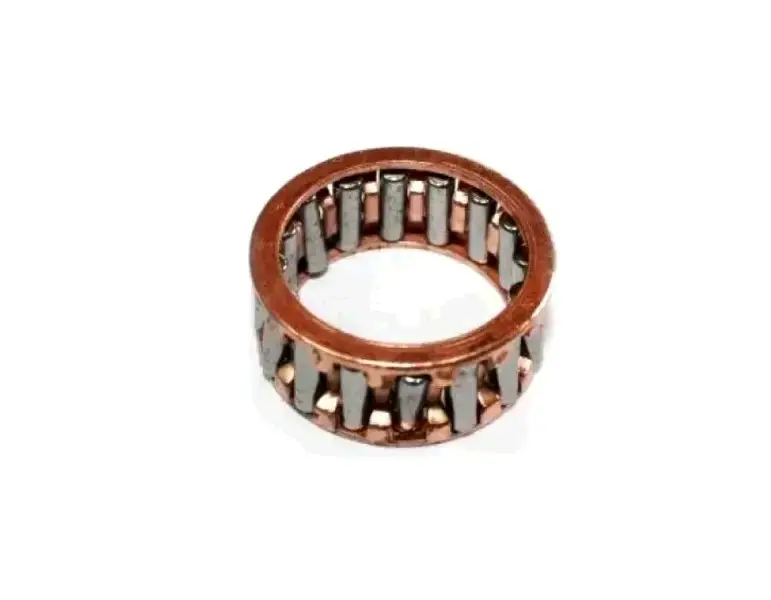

Сепаратор предназначен для нижней головки шатуна двигателя мопеда Карпаты. Деталь устанавливается в месте соединения шатуна с шатунной шейкой коленвала и удерживает один ряд игольчатых роликов в заданном положении. Размер 16×22×12 обозначает внутренний диаметр 16 мм, наружный диаметр 22 мм и ширину 12 мм. Эти три параметра являются основными ориентирами при подборе детали для ремонта кривошипного механизма.

Назначение и особенности конструкции

Сепаратор состоит из кольцевого каркаса и размещенных по окружности игольчатых роликов. Отдельных внутреннего и наружного колец у такой конструкции нет: ролики работают непосредственно между шатунной шейкой коленвала и поверхностью отверстия нижней головки шатуна. Каркас разделяет ролики, направляет их во время движения и не позволяет им смещаться в одну сторону или соприкасаться между собой всей боковой поверхностью. Правильное расположение роликов необходимо для равномерного вращения шатуна на шатунной шейке и распределения радиальной нагрузки.

Деталь применяется в двухтактном двигателе объемом 50 см³ семейства Карпаты. Она востребована при ремонте коленвала, замене шатуна или восстановлении нижней шатунной опоры. Поводом для разборки и проверки этой зоны могут стать люфт шатуна, посторонний стук со стороны кривошипного механизма, повреждение каркаса, перекос роликов либо следы износа на сопряженных поверхностях. Эксплуатация деформированного сепаратора нарушает направление роликов и способна ускорить повреждение шатунной шейки и отверстия шатуна.

Что проверить перед выбором

Название модели само по себе не заменяет проверку размеров: у старой техники могли быть установлены коленвалы или шатуны другой версии. До сборки следует сопоставить снятую деталь и посадочные поверхности по всем трем параметрам. Сепаратор должен соответствовать не только диаметру шатунной шейки, но также диаметру отверстия в нижней головке шатуна и доступной ширине между боковыми поверхностями кривошипа.

• Внутренний диаметр: 16 мм.
• Наружный диаметр: 22 мм.
• Ширина: 12 мм.
• Место установки: нижняя головка шатуна.
• Применение: мопед Карпаты с двухтактным двигателем 50 см³.
• Конструкция: кольцевой сепаратор с одним рядом игольчатых роликов, без самостоятельных подшипниковых колец.

Одновременно с подбором нового сепаратора проверяют состояние шатунной шейки и отверстия шатуна. На поверхностях, по которым катятся ролики, не должно быть задиров, раковин, выраженных рисок и неравномерной выработки. Новый сепаратор не компенсирует нарушение геометрии или сильный износ сопряженных деталей, поэтому оценивать нужно всю нижнюю шатунную опору в сборе.

Рекомендации по установке

Монтаж выполняют при разобранном коленвале в условиях, позволяющих точно собрать и отцентрировать кривошипную пару. Перед установкой сепаратор, ролики и дорожки качения очищают от загрязнений и смазывают составом, предусмотренным для двигателя. Деталь вводят без перекоса и ударной нагрузки: ролики должны занять правильное положение, не цепляться за кромки и не повреждать поверхности. При соединении деталей полезно слегка проворачивать сопрягаемую часть, чтобы ролики выровнялись по дорожке качения.

После сборки шатун должен перемещаться свободно, без закусывания и заметного радиального люфта. Также проверяют центровку коленвала и отсутствие контакта сепаратора с боковыми поверхностями. Такая проверка до окончательной сборки двигателя помогает своевременно обнаружить неправильную посадку, дефект сопряженных деталей или несоответствие размера. Сепаратор 16×22×12 подходит для ремонта только тогда, когда размеры и исполнение нижней головки шатуна полностью совпадают с указанными параметрами.
