Вариатор передний Honda TACT AF16

Передний вариатор Honda TACT AF16

Деталь предназначена для вариаторной трансмиссии скутера Honda TACT с обозначением AF16, включая модификацию Tact Full Mark SA50M с двухтактным двигателем 50 см³. Передний вариатор устанавливается на коленчатом валу и вместе с приводным ремнем и задним шкивом передает вращение к трансмиссии. Его устанавливают при ремонте штатного привода, когда прежняя деталь изношена или повреждена.

Как работает передний вариатор

В переднем шкиве взаимодействуют неподвижная и подвижная щеки, ролики и рампа. При росте оборотов центробежная сила перемещает ролики наружу, подвижная щека приближается к неподвижной, а ремень выходит на больший рабочий диаметр. Так передаточное отношение изменяется без ручного переключения. На малых оборотах ремень находится ближе к центру шкива, что соответствует режиму трогания.

Для этой позиции указана масса роликов 7,5 г. Масса роликов влияет на момент перемещения подвижной щеки, поэтому при обслуживании нельзя произвольно смешивать ролики разного веса или менять их параметры без настройки трансмиссии. Все ролики в одном комплекте должны быть одинаковыми по массе и степени износа. Ровные дорожки, свободное перемещение деталей и исправные направляющие помогают вариатору менять положение без рывков и заеданий.

Что проверить перед выбором

• Модель скутера: Honda TACT AF16; для точного подбора учитывайте модификацию Full Mark SA50M.
• Тип двигателя: двухтактный, рабочий объем 50 см³.
• Расположение детали: передняя часть вариаторной передачи, на стороне ведущего шкива.
• Параметры прежнего вариатора: форма корпуса, центральное отверстие, посадка на вал, профиль рабочих поверхностей и исполнение задней крышки должны совпадать.
• Состояние сопряженных деталей: ремень, втулка, неподвижная щека, направляющие и крепеж проверяют вместе с вариатором, поскольку их износ влияет на работу нового компонента.

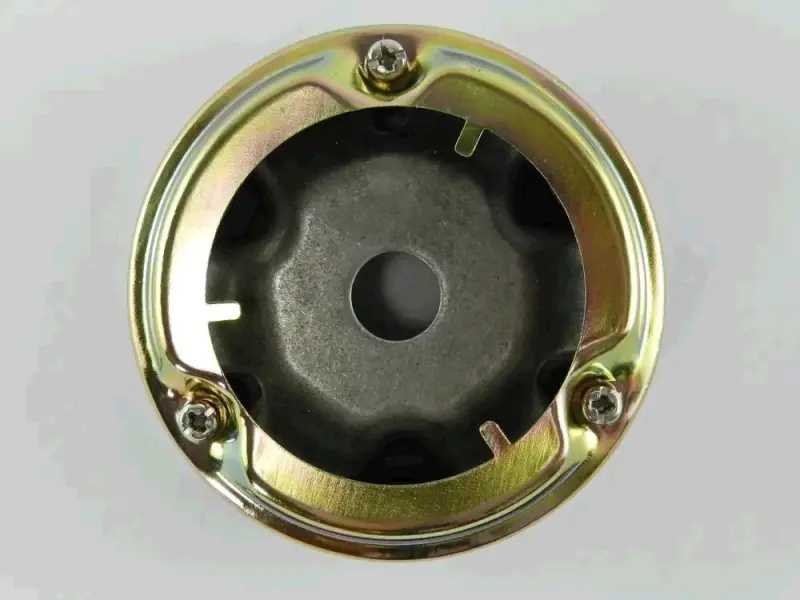

Одного общего названия Honda TACT недостаточно: у скутеров разных индексов применяются отличающиеся детали. Перед заказом сопоставьте индекс AF16 и исполнение снятого вариатора. На корпусе этой детали предусмотрены центральное отверстие и задняя крышка с тремя точками крепления; эти признаки также помогают исключить несовпадающий вариант. Если двигатель или трансмиссия ранее переделывались, подбор выполняют по фактически установленным компонентам.

Установка и обслуживание

Для замены снимают крышку вариаторного отсека, фиксируют ведущий шкив подходящим держателем и демонтируют крепеж. Во время разборки важно удерживать заднюю часть вариатора, чтобы ролики и направляющие сохранили правильное положение. Перед сборкой проверяют резьбу и шлицы коленчатого вала, втулку, ремень, обе щеки шкива и детали рампы. Ролики с плоскими участками, поврежденные направляющие, задиры или выраженная выработка на сопряженных поверхностях требуют отдельного устранения.

Приводной ремень и рабочие поверхности щек должны оставаться чистыми, без масла и смазки: загрязнение снижает сцепление и вызывает проскальзывание. Способ обслуживания внутренней части вариатора выбирают только по руководству для конкретной версии AF16, поскольку конструкции с сухими и смазываемыми внутренними деталями обслуживаются по-разному. Крепеж затягивают моментом, установленным производителем скутера, удерживая шкив штатным приспособлением. Перед затяжкой ремень утапливают в канавке заднего шкива, чтобы он не оказался зажат между передними щеками.

После сборки проверяют свободное вращение, правильную укладку ремня и отсутствие касания крышки. Затем оценивают запуск, трогание и набор скорости без постороннего шума и рывков. Замена переднего вариатора особенно уместна при изношенных дорожках, люфте, биении или повреждении рабочих поверхностей, но состояние ремня и заднего шкива необходимо учитывать одновременно: только согласованная работа всех частей вариаторной передачи обеспечивает предсказуемое изменение передаточного отношения.
