Нагрузочный резистор CHENHAO 20 Вт 5,9 Ом, длинный

Нагрузочный резистор CHENHAO 20 Вт 5,9 Ом

Длинный одинарный резистор предназначен для осветительного контура скутера, мопеда или мотоцикла. Он создает предусмотренную схемой нагрузку и рассеивает часть поступающей энергии в виде тепла. Номинал детали составляет 5,9 Ом, допустимая рассеиваемая мощность — 20 Вт. Такие параметры важны для согласованной работы резистора с генератором, регулятором и штатным световым оборудованием, поэтому при ремонте его подбирают по характеристикам установленной ранее детали, а не только по внешней форме.

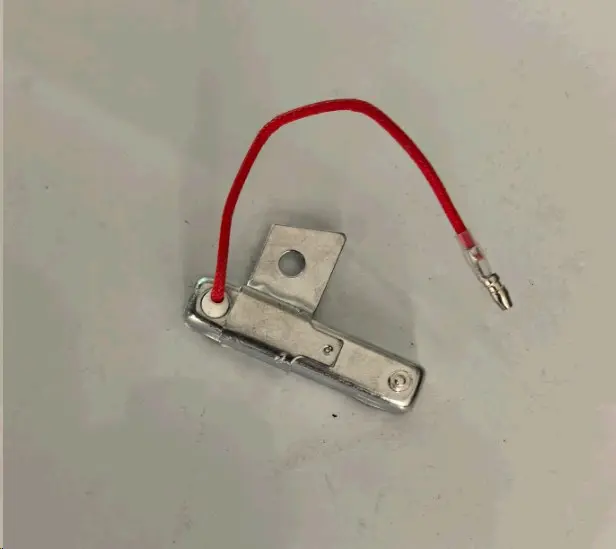

Резистор выполнен в длинном металлическом корпусе с отдельным крепежным ушком. Для подключения предусмотрен один красный изолированный провод с одиночным штыревым контактом. Второе соединение обеспечивается через корпус и место крепления к массе техники. Такая конструкция требует надежной фиксации на штатной площадке: ослабленный крепеж, загрязнение или окисление в точке контакта способны нарушить работу детали даже при исправном внутреннем сопротивлении.

Что учитывать при подборе

• Сопротивление: номинал 5,9 Ом должен соответствовать параметрам снятого резистора и схеме конкретной модели.
• Мощность: исполнение на 20 Вт рассчитано на рассеивание нагрузки, предусмотренной соответствующей системой освещения.
• Подключение: используется один провод и контакт корпуса с массой; вариант с двумя отдельными проводами подключается иначе и не считается прямой заменой.
• Форма корпуса: перед покупкой сравнивают длину и конфигурацию детали, расположение крепежного ушка, диаметр посадочного отверстия и доступное место на раме.
• Контакт проводки: одиночный штыревой наконечник должен совпадать с ответной частью штатного жгута без переделки разъема.
• Длина провода: ее проверяют по месту монтажа, чтобы провод подключался свободно, не натягивался и не касался подвижных деталей.

Проверка и замена

Поводом для диагностики служат следы сильного нагрева, повреждение изоляции, ослабленный наконечник, коррозия крепления либо нарушение работы освещения. Сопротивление проверяют мультиметром между проводным выводом и металлическим корпусом после отключения детали от проводки. Показание должно соответствовать номиналу; отсутствие проводимости указывает на внутренний обрыв. Одновременно осматривают ответный контакт жгута и площадку массы, поскольку плохое соединение может давать те же симптомы, что и неисправный резистор.

Перед монтажом питание техники отключают. Старую деталь снимают, очищают посадочную площадку и проверяют состояние крепежа. Новый резистор устанавливают в предусмотренном месте, плотно фиксируют за ушко и подключают наконечник к штатному разъему. Корпус не следует закрывать проводами или прижимать к пластиковым деталям: при работе он рассеивает тепло и должен оставаться в предусмотренном производителем положении. Провод укладывают без перегибов и натяжения, после чего проверяют освещение на разных режимах работы двигателя.

Конкретная совместимость определяется устройством проводки, номиналом, способом соединения и геометрией крепления. Если старая деталь имеет 5,9 Ом, мощность 20 Вт, длинный корпус, один провод и соединение с массой через кронштейн, этот резистор подходит по основным критериям замены.
