Ручной стартер в сборе для ATV, тип 2 JING

Ручной стартер в сборе для ATV, тип 2 JING

Механический пусковой узел предназначен для запуска двигателя квадроцикла без электромотора стартера. Потянув за рукоятку, водитель через шнур и барабан передает вращение на зацепной механизм, который проворачивает коленчатый вал. После отпускания возвратная пружина сматывает шнур обратно. Такая схема важна как штатный способ запуска на технике с ручным пуском и требует точного совпадения стартера с ответной частью двигателя.

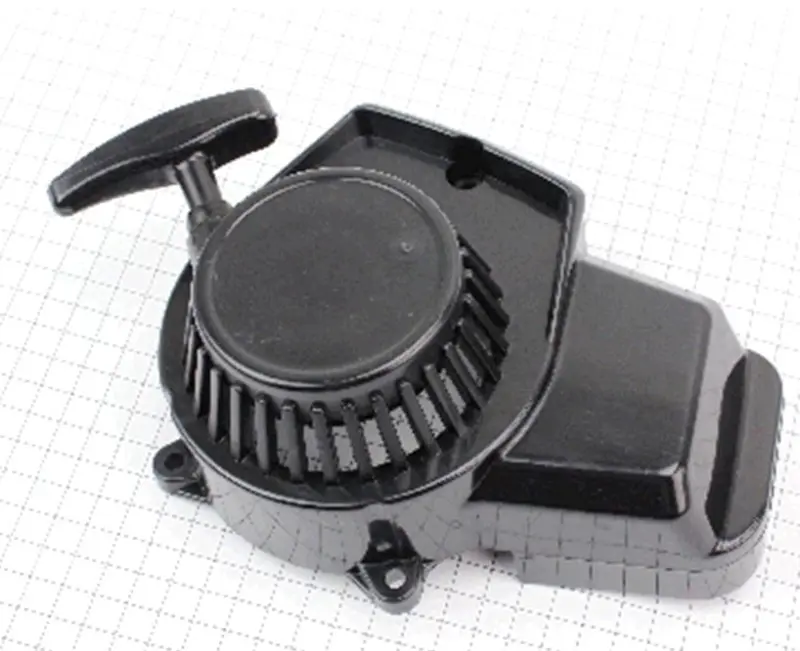

Исполнение обозначено как ATV, тип 2. Это конструктивный вариант, а не указание на универсальную совместимость со всеми квадроциклами. Стартер поставляется в сборе: корпус объединяет механизм вытягивания и возврата шнура, барабан, рукоятку и элементы зацепления. Снаружи узел имеет черный корпус с круглой зоной барабана, вытянутой защитной частью и крепежными ушами по контуру. Такая форма помогает сопоставить запчасть со старым стартером до установки.

Что проверить при выборе

Для этой детали недостаточно совпадения общего названия ATV. На разных двигателях могут применяться стартеры с похожим принципом действия, но иной формой крышки, расположением креплений или ответным механизмом. Перед заказом снимите старую деталь либо откройте к ней свободный доступ и сравните основные посадочные признаки.

• Тип исполнения: нужен именно вариант «тип 2»; варианты с другими номерами не следует считать взаимозаменяемыми без отдельной проверки.
• Контур корпуса: сопоставьте форму круглой части, вытянутого кожуха, выступов и участков, прилегающих к двигателю.
• Крепление: проверьте количество отверстий, их взаимное расположение, расстояния между центрами и диаметр под штатный крепеж.
• Посадочная геометрия: сравните положение центра барабана относительно крепежных точек, глубину корпуса и свободное место рядом с установленным узлом.
• Зацепление: ответная чашка или храповая часть двигателя должна соответствовать механизму стартера по расположению и форме контакта.
• Выход шнура: направление вытягивания рукоятки должно оставаться удобным и не приводить к трению шнура о соседние детали.

Когда требуется замена

Новый узел нужен, если шнур не возвращается в корпус, вытягивается рывками, барабан вращается вхолостую или зацепление регулярно срывается при попытке запуска. Причиной также могут быть сломанная возвратная пружина, изношенные зацепы, поврежденный барабан, трещины корпуса либо деформация крепежных мест. Замена стартера в сборе особенно практична, когда изношено сразу несколько внутренних деталей или повреждена сама крышка: не приходится собирать один исправный механизм из несовместимых частей.

Установка и проверка работы

Монтаж выполняют на остановленном и остывшем двигателе. Сначала снимают старый стартер, очищают посадочную плоскость и осматривают ответную чашку: сильный износ этой детали может вызвать проскальзывание даже с новым механизмом. Стартер устанавливают без перекоса, убеждаются, что корпус прилегает по всей посадочной поверхности, а крепежные отверстия совпадают без принудительного смещения. Крепления затягивают равномерно; конкретное усилие выбирают по руководству к двигателю.

До полноценного запуска несколько раз плавно вытяните рукоятку на небольшую длину. Шнур должен двигаться без закусывания, механизм — входить в зацепление, а рукоятка — возвращаться к корпусу без зависания. Не бросайте ее после вытягивания и не выдергивайте шнур до жесткого упора: контролируемый возврат уменьшает ударную нагрузку на барабан и пружину. Если посадочные признаки и ответная часть совпадают, стартер типа 2 возвращает квадроциклу штатный ручной запуск и позволяет заменить поврежденный механизм единым собранным узлом.
