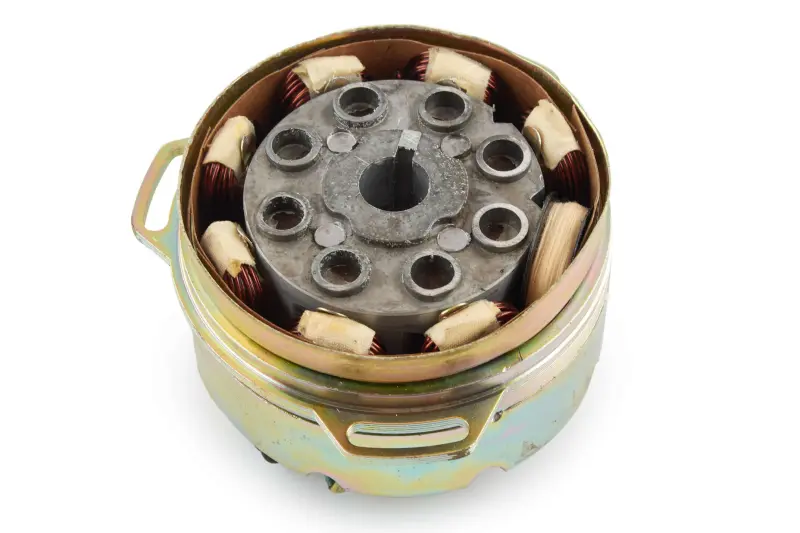

Генератор Минск 43.3701, 14 В, 65 Вт

Генератор Минск 43.3701, 14 В, 65 Вт

Генератор 43.3701 предназначен для системы электрооборудования мотоцикла Минск. Он преобразует вращение коленчатого вала в переменный ток, необходимый для работы зажигания и бортовых потребителей. Номинальные параметры модели — 14 В и 65 Вт. Такая деталь нужна при восстановлении штатной системы после повреждения обмоток, ротора, датчика, выводов или крепежной части установленного генератора.

Назначение и устройство

Модель 43.3701 относится к синхронным генераторам переменного тока с возбуждением от постоянного магнита. Конструкция включает статор с восемью катушками и ротор с постоянными магнитами. При вращении ротора магнитное поле пересекает обмотки статора и создает ток. Отдельные выводы генератора связаны с зажиганием, освещением, датчиком и массой, поэтому исправность каждой части влияет на запуск двигателя и работу подключенного электрооборудования.

Возбуждение от постоянных магнитов исключает необходимость в щеточном механизме и скользящих контактах. Генератор работает совместно с предусмотренными для конкретной схемы коммутатором-стабилизатором и катушкой зажигания. Эти компоненты не следует выбирать независимо друг от друга: даже при подходящем креплении несовпадение схемы подключения или параметров сопряженных приборов способно привести к неправильной работе зажигания и освещения.

Что проверить при подборе

• Тип генератора: переменного тока, с возбуждением от постоянного магнита.
• Обозначение модели: 43.3701; его необходимо сопоставить с технической документацией мотоцикла или данными ранее установленного генератора.
• Номинальные параметры: 14 В и 65 Вт. Нельзя подбирать деталь только по внешнему сходству с генераторами другой мощности.
• Конструкция: восемь катушек, центральная посадочная часть, круглая монтажная основа и выводы для подключения.
• Геометрия: расположение крепежных точек, высота корпуса, центральная посадка и положение выводов должны соответствовать двигателю.
• Сопряженные приборы: перед установкой проверяют тип коммутатора-стабилизатора, катушки зажигания и схему проводки.

Под обозначением 43.3701 встречаются исполнения, различающиеся высотой и фактической конфигурацией. Кроме того, внешне близкие генераторы для отечественных мотоциклов могут иметь другую мощность, расположение датчика или схему выводов. Поэтому одного совпадения марки мотоцикла недостаточно: надежный подбор выполняют по модели генератора, параметрам 14 В и 65 Вт, размерам посадки и электрической схеме конкретной модификации.

Замена и установка

Генератор расположен с правой стороны двигателя под крышкой. Перед монтажом очищают посадочную зону и проверяют состояние крепежа, проводов, разъемов и сопрягаемых поверхностей. Ротор устанавливается на правую цапфу коленчатого вала и фиксируется болтом с использованием предусмотренной конструкцией шпонки. Посадка должна быть ровной, без загрязнений и механических повреждений, а проводка — уложена так, чтобы ее не касались вращающиеся части.

После закрепления генератора подключение выполняют строго по схеме мотоцикла. Перестановка выводов зажигания, освещения, датчика или массы недопустима. До первого запуска проверяют надежность контактов, отсутствие замыкания проводов на корпус и свободное вращение деталей. Затем контролируют запуск двигателя, работу освещения и остальных подключенных потребителей.

Причиной замены могут быть обрыв или межвитковое повреждение обмоток, разрушение изоляции, неисправность датчика, ослабление контактов либо механическое повреждение ротора и монтажной основы. Однако похожие симптомы возникают также из-за проводки, коммутатора-стабилизатора или катушки зажигания. Диагностика всей системы перед установкой нового генератора помогает устранить первичную неисправность и избежать повторного ремонта.
