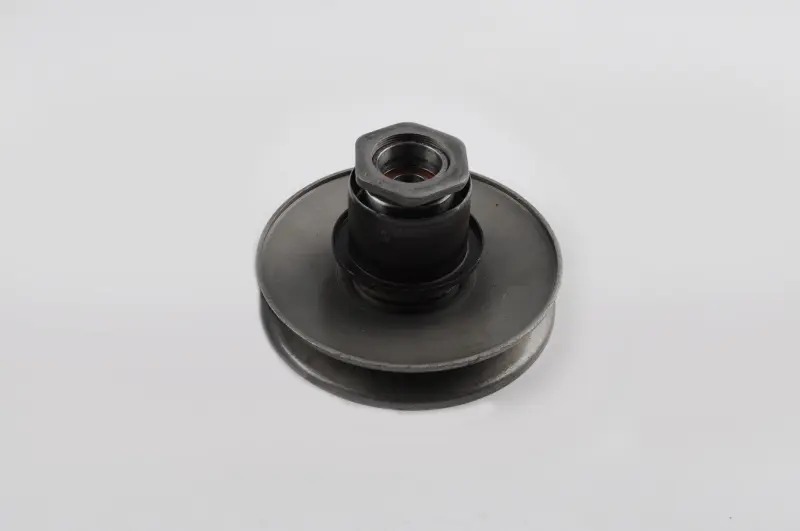

Шкив заднего вариатора Yamaha JOG 90 / Stels 50 2T (1E40QMB)

Шкив заднего вариатора Yamaha JOG 90 / Stels 50 2T

Деталь предназначена для ременной автоматической трансмиссии скутера и устанавливается в задней части вариаторного привода. Ее задача — работать вместе с приводным ремнем, возвратной пружиной и центробежным сцеплением, принимая усилие от переднего вариатора и передавая его дальше к трансмиссии. Эта позиция рассчитана на Yamaha JOG 90, в том числе модификацию Jog 90 3WF (CY90), а также на двухтактный Stels 50 с кодом двигателя 1E40QMB. При подборе нужно учитывать не только название скутера, но и конкретное исполнение двигателя и заднего вариатора.

Как шкив участвует в работе вариатора

Приводной ремень движется между коническими рабочими поверхностями шкива. Когда расстояние между половинами заднего шкива меняется, ремень перемещается ближе к центру или к внешнему краю. Одновременно меняется его рабочий радиус, а вместе с ним — передаточное отношение бесступенчатой трансмиссии. Благодаря этому скутер может трогаться, разгоняться и переходить к движению на большей скорости без ручного переключения передач.

Состояние рабочей дорожки напрямую влияет на контакт с ремнем. Ровная поверхность помогает ремню перемещаться без заеданий и сохранять правильное положение в канавке. Глубокие борозды, задиры, следы перегрева, деформация или заметный люфт способны нарушить ход ремня. Результатом могут стать рывки, посторонний шум, нестабильный разгон и ускоренный износ ремня. Такие симптомы не всегда связаны только со шкивом, поэтому при ремонте проверяют весь задний вариатор и сцепление.

Что сверить перед покупкой

• Модель и модификацию: Yamaha JOG 90 следует сопоставить с обозначением 3WF/CY90, а Stels 50 — с двухтактным исполнением и кодом 1E40QMB.
• Геометрию старой детали: сравните наружный диаметр, общую высоту, ширину ременной канавки и форму конических поверхностей.
• Центральную часть: проверьте диаметр посадки, длину ступицы, расположение упорных поверхностей и тип крепления.
• Соседние компоненты: шкив должен соответствовать применяемому ремню, пружине, сцеплению и остальным деталям заднего вариатора.
• Компоновку: перед заказом сопоставьте расположение шайб, втулок и крепежа со снятым узлом либо со схемой именно вашей модификации.

Одинаковое торговое название скутера не исключает различий по годам и версиям. Особенно внимательно проверяйте деталь, если двигатель менялся, трансмиссия ранее дорабатывалась или на технике уже установлен нештатный вариатор. Сравнение со снятым шкивом помогает исключить ошибку по посадке и положению ремня.

Замена и установка

Перед монтажом осмотрите приводной ремень с обеих сторон, ответную половину шкива, направляющие, пружину и детали сцепления. Новый шкив не устранит рывки или проскальзывание, если ремень изношен, подвижная половина заедает либо сцепление требует обслуживания. Внутреннюю полость кожуха очищают от пыли и продуктов износа, а ременную дорожку оставляют чистой и сухой: масло и смазка на контактных поверхностях вызывают проскальзывание.

Разборку подпружиненной части заднего вариатора выполняют с подходящим фиксатором и приспособлением для контролируемого сжатия пружины. Крепеж затягивают моментом, установленным сервисной документацией конкретного скутера; рабочие поверхности шкива нельзя использовать как упор для случайного инструмента. После сборки проверяют свободное движение подвижной части, правильную укладку ремня и отсутствие перекоса. Такой подход позволяет использовать новый шкив по назначению и одновременно выявить причины, которые могли повредить прежнюю деталь.

Шкив подходит для планового восстановления заднего вариатора и ремонта после износа или повреждения рабочей дорожки. Для уверенного выбора достаточно сопоставить модель, код двигателя и фактические размеры снятой детали, а монтаж выполнить по схеме соответствующей версии трансмиссии.
