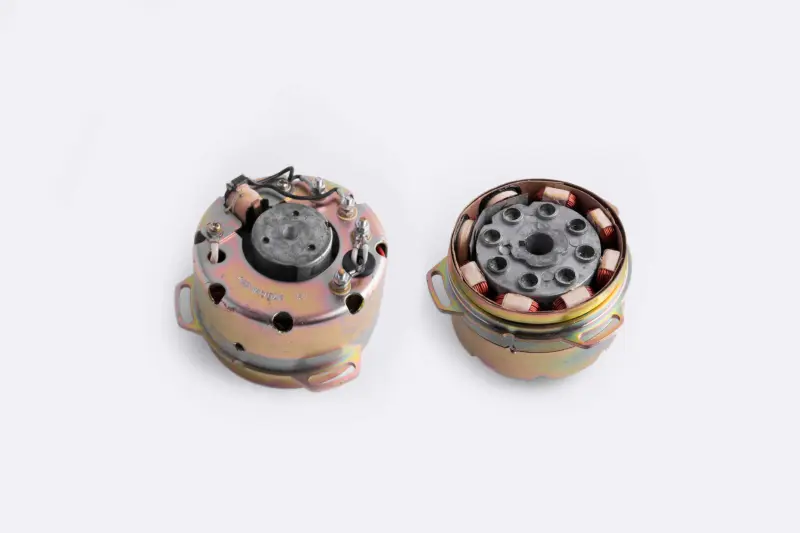

Генератор для мотоцикла Минск 43.3701, 14 В, 65 Вт

Генератор 43.3701 для мотоцикла Минск

Мотоциклетный генератор 43.3701 предназначен для системы электрооборудования Минск с бесконтактным электронным зажиганием. Он вырабатывает переменный ток для светосигнальных приборов и питания зажигания, поэтому от исправности этого узла зависят образование искры, работа фары и остальных предусмотренных схемой потребителей. Заявленные параметры этой версии — 14 В и 65 Вт.

Конструкция объединяет статор с обмотками, ротор и датчик момента искрообразования. При вращении ротора в обмотках статора возникает напряжение, а датчик формирует управляющий импульс для электронного коммутатора. Отдельные обмотки обслуживают зажигание и светосигнальную аппаратуру. Винтовые клеммы обеспечивают предусмотренное схемой подключение их выводов и датчика. Генератор работает совместно с другими компонентами штатной бесконтактной системы, поэтому его нельзя выбирать только по внешнему сходству.

Практические особенности

• Генератор переменного тока: обеспечивает питание зажигания и светосигнального оборудования во время работы двигателя.
• Встроенный датчик момента искрообразования: передает управляющий импульс коммутатору и участвует в своевременном формировании искры.
• Раздельные обмотки: позволяют обслуживать предусмотренные конструкцией направления нагрузки — зажигание и освещение.
• Винтовые выводы: дают возможность подключить проводку по штатной схеме и проконтролировать надежность контактов при обслуживании.

Как проверить совместимость

Перед заказом сопоставьте обозначение 43.3701, параметры 14 В и 65 Вт, исполнение установленной системы зажигания, расположение крепежных точек, высоту корпуса, конфигурацию ротора и статора, количество и назначение выводов. Для мотоциклов Минск разных годов применялись генераторы нескольких типов, включая варианты с другим напряжением и иной схемой подключения. Совпадение марки мотоцикла само по себе недостаточно: новая деталь должна соответствовать конкретной модификации двигателя и установленному электрооборудованию.

Особое внимание уделите коммутатору-стабилизатору и катушке зажигания. Генератор 43.3701 является частью согласованной бесконтактной системы, поэтому подключение к неподходящим компонентам или перестановка проводов может привести к неправильной работе освещения либо отсутствию искры. Если мотоцикл ранее переделывался, ориентируйтесь на фактическую схему, установленный генератор и параметры сопряженных приборов, а не только на год выпуска техники.

Установка и проверка после замены

До монтажа осмотрите посадочные поверхности, крепеж, проводку и разъемные соединения. Загрязнение, окисление контактов, повреждение изоляции или ослабленные соединения способны давать симптомы, похожие на неисправность генератора. Статор необходимо установить без перекоса, ротор — закрепить в соответствии с конструкцией двигателя, а провода подключить строго по схеме 43.3701. Проводку следует уложить так, чтобы она не касалась вращающихся частей и не пережималась крышкой.

После сборки проверяют надежность крепления, наличие искры, работу освещения и отсутствие нагрева либо нестабильных контактов. Для диагностики самого генератора применяют тестер или омметр: измерение обмоток помогает обнаружить обрыв или замыкание. Такая проверка особенно полезна, если причиной ремонта стали пропадание искры, нестабильный свет, повреждение обмоток или выводов. Точный подбор и правильное подключение позволяют восстановить штатную работу бесконтактного зажигания и светосигнального оборудования мотоцикла.
