Генератор ИЖ ЮПИТЕР 12 В

Генератор ИЖ ЮПИТЕР 12 В

Мотоциклетный генератор предназначен для ИЖ ЮПИТЕР с 12-вольтовым электрооборудованием. При работающем двигателе он служит источником тока для бортовых потребителей и участвует в зарядке аккумулятора. Исправность этой детали непосредственно влияет на работу освещения, зажигания, указателей поворота, звукового сигнала и контрольных приборов, поэтому генератор востребован при восстановлении штатной системы электроснабжения мотоцикла.

Назначение и конструкция

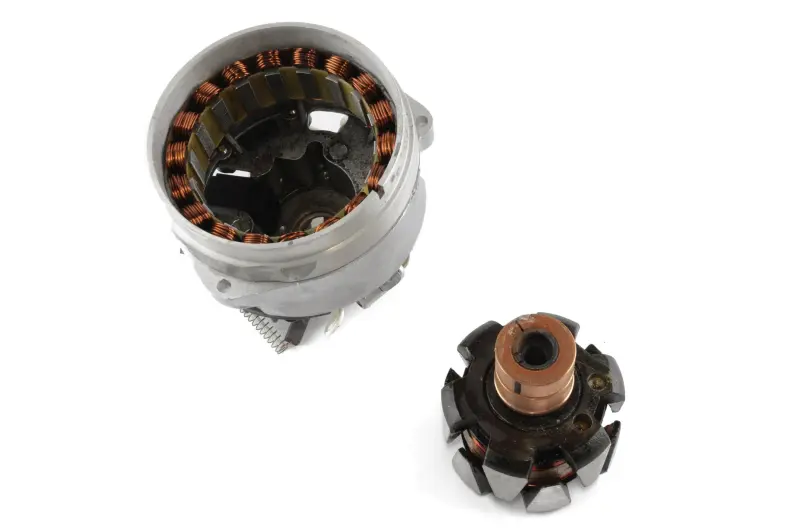

Генератор работает совместно с остальными компонентами 12-вольтового электрооборудования. Его конструкция включает неподвижную статорную часть с медными обмотками и вращающийся ротор с контактными кольцами. Во время работы двигателя вращение ротора обеспечивает выработку тока в обмотках статора, после чего параметры питания регулируются соответствующими компонентами штатной схемы мотоцикла.

Статор размещен в металлическом корпусе с крепежными точками, а ротор устанавливается соосно внутри него. Такое взаимное расположение требует правильной посадки обеих частей: ротор должен вращаться свободно, не касаясь статора, а корпус — занимать предусмотренное положение без перекоса. Состояние посадочных мест и крепежа особенно важно после разборки двигателя, ремонта проводки или замены ранее установленного генератора.

Что проверить при подборе

• Модель мотоцикла. Позиция предназначена для семейства ИЖ ЮПИТЕР; конкретную модификацию необходимо сопоставить с конструкцией снятого генератора.
• Напряжение оборудования. Генератор рассчитан на 12-вольтовую систему. Его нельзя выбирать только по внешнему сходству с деталями ранних версий, где могло применяться другое напряжение.
• Посадка и крепления. Сравните конфигурацию корпуса, расположение крепежных точек, форму ротора и его посадочное отверстие с прежней деталью.
• Подключение. Количество выводов, расположение проводов и способ соединения должны соответствовать проводке, регулятору и выпрямительному оборудованию конкретного мотоцикла.
• Состояние сопряженных деталей. Перед монтажом проверьте крепеж, проводку, разъемы и посадочные поверхности, поскольку их повреждение может мешать нормальной работе нового генератора.

Когда требуется замена

Проверка генератора актуальна, если аккумулятор перестал нормально пополнять заряд во время поездки, свет заметно меняет яркость при изменении оборотов, напряжение бортовой сети выходит за нормальный для мотоцикла режим или на обмотках и контактных кольцах обнаружены повреждения. Похожие симптомы способны возникать и при неисправности регулятора, выпрямителя, проводки либо плохом контакте массы, поэтому перед покупкой желательно проверить систему комплексно.

При установке необходимо надежно закрепить статор, правильно посадить ротор и убедиться, что между вращающейся и неподвижной частями нет касания. Провода прокладывают по штатному маршруту, не допуская их защемления крышкой или контакта с подвижными деталями. После сборки проверяют соединения, отсутствие механического задевания и напряжение на аккумуляторе при разных оборотах двигателя.

Генератор ИЖ ЮПИТЕР 12 В подходит для ремонта мотоцикла, у которого сохранена соответствующая схема электрооборудования. Перед заказом сопоставьте модель двигателя, напряжение системы, посадочное место, крепеж, ротор и подключение со снятой деталью. Такая проверка помогает избежать несовпадения между внешне близкими версиями генераторов ИЖ и подготовить мотоцикл к корректной сборке.
