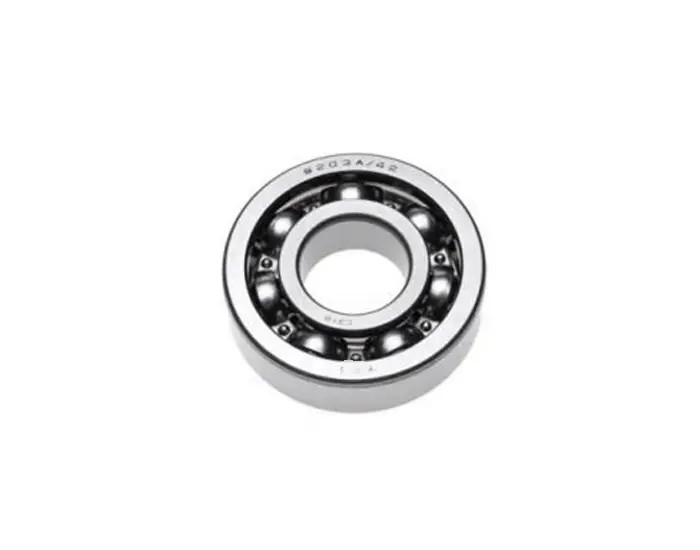

Подшипник коленвала 6203 17×40×12 для TB50 (1P41QMB), Suzuki RUN

Подшипник коленвала 6203 17×40×12 для TB50 (1P41QMB), Suzuki RUN

Шариковый подшипник типоразмера 6203 предназначен для установки в качестве опоры коленчатого вала двигателя. Деталь подходит для указанных в названии вариантов TB50 с обозначением двигателя 1P41QMB и Suzuki RUN. Подшипник поддерживает вращающийся вал в картере, воспринимает основную радиальную нагрузку и помогает сохранять его правильное положение при работе мотора. Исправная опора необходима для ровного вращения коленвала, уменьшения нежелательного люфта и нормальной работы сопряженных деталей.

Параметры и конструкция

• Обозначение: 6203.
• Внутренний диаметр: 17 мм.
• Наружный диаметр: 40 мм.
• Ширина: 12 мм.
• Тип: однорядный радиальный шариковый подшипник с глубокими дорожками качения.
• Исполнение: открытая конструкция с шариками и сепаратором.
• Назначение: опора коленвала двигателя.
• Заявленная применяемость: TB50 (1P41QMB) и Suzuki RUN.

В подшипнике внутреннее и наружное кольца разделены шариками, которые перемещаются по глубоким дорожкам качения. Такая схема снижает трение между вращающимися и неподвижными частями опоры. Подшипники этого типа рассчитаны прежде всего на радиальную нагрузку, а их конструкция также допускает восприятие ограниченной осевой нагрузки в обоих направлениях. Для коленвала это означает точное направление вращения при условии правильной посадки, исправного картера и соблюдения предусмотренного для двигателя режима смазывания.

Как проверить совместимость

При подборе необходимо одновременно сверить обозначение 6203, все три размера и модель двигателя. Посадочное отверстие внутреннего кольца должно соответствовать диаметру шейки вала 17 мм, наружное кольцо — посадочному месту диаметром 40 мм, а ширина детали — предусмотренному пространству 12 мм. Одного совпадения наружного диаметра недостаточно: ошибка во внутреннем размере или ширине не позволит правильно собрать двигатель и зафиксировать коленвал.

Дополнительно сравните конструктивное исполнение снятого подшипника. У семейства 6203 существуют открытые варианты, исполнения с защитными шайбами или уплотнениями, а также версии с разным внутренним зазором. Эта позиция имеет открытую конструкцию, поэтому выбирать ее следует для двигателя, где требуется именно такое исполнение. Наличие одинаковых размеров у другой версии 6203 само по себе не подтверждает ее взаимозаменяемость. При ремонте также учитывают конкретную модификацию картера и коленвала, поскольку обозначения модели техники не всегда отражают изменения отдельных серий выпуска.

Когда требуется замена

Проверка подшипников коленвала нужна при появлении заметного радиального люфта, постороннего гула, хруста, подклинивания или неравномерного вращения. Поводом для замены служат поврежденные дорожки, коррозия, перегрев, следы выкрашивания и ощутимая шероховатость при проворачивании очищенной детали. Эксплуатация изношенной опоры усиливает вибрацию и может ускорить износ посадочных поверхностей, сальников и других сопряженных компонентов. Во время разборки двигателя разумно оценить не только сам подшипник, но и состояние шейки коленвала и гнезда в картере: новая деталь не исправит разбитую или деформированную посадку.

Рекомендации по установке

Монтаж выполняют на чистые, неповрежденные посадочные поверхности с подходящим инструментом. Усилие прикладывают к тому кольцу, которое устанавливается с натягом: при посадке на вал воздействуют на внутреннее кольцо, а при запрессовке в картер — на наружное. Нельзя передавать монтажную нагрузку через шарики и дорожки качения, наносить прямые удары по кольцам или запрессовывать деталь с перекосом. Такие действия способны оставить вмятины и вызвать шум уже после сборки.

После установки проверяют свободное вращение коленвала, отсутствие заеданий и правильное положение сопряженных деталей. Способ смазывания и последовательность сборки должны соответствовать конструкции конкретного двигателя. Подшипник 6203 размером 17×40×12 подходит для ремонта только при полном совпадении размеров, открытого исполнения и заявленной применяемости TB50 (1P41QMB) либо Suzuki RUN.
