Генератор ИЖ Юпитер 12 V SPARK

Генератор ИЖ Юпитер 12 V SPARK

Мотоциклетный генератор SPARK предназначен для 12-вольтовой системы электрооборудования ИЖ Юпитер. Он преобразует механическую энергию вращения двигателя в электроэнергию, необходимую бортовым потребителям, и участвует в поддержании заряда аккумулятора во время работы двигателя. Деталь подходит для восстановления штатной генераторной установки при износе контактных колец, щеточного механизма, обмоток, контактной группы или других частей прежнего генератора.

Конструкция и назначение

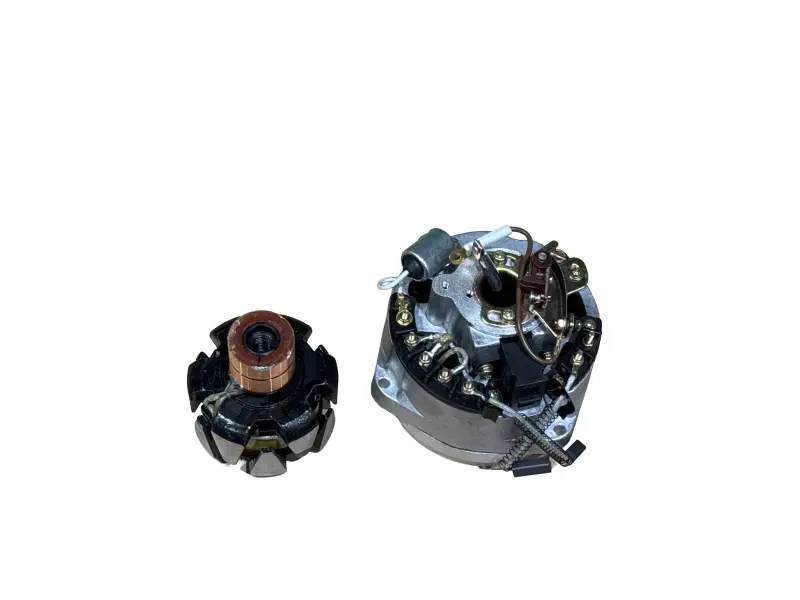

Генератор представлен ротором и статорной частью. Ротор имеет медные контактные кольца, через которые подается ток возбуждения. На статорной части размещены обмотки, щеткодержатель, клеммные соединения, контактные прерыватели и конденсаторы. Такая компоновка соответствует генераторной установке ИЖ Юпитер с батарейной контактной системой зажигания. Генератор работает совместно с аккумулятором и штатным выпрямителем-регулятором: аккумулятор питает потребителей до запуска, а после пуска основным источником энергии становится генератор.

Номинальное обозначение товара — 12 V. Оно относится к напряжению бортовой системы мотоцикла и служит одним из основных критериев подбора. Устанавливать эту модель вместо 6-вольтовой версии без проверки и соответствующей переделки всего электрооборудования нельзя. Также не следует выбирать генератор только по внешнему сходству: у деталей для разных модификаций могут отличаться крепление статора, посадка ротора, расположение контактных прерывателей и схема подключения проводов.

Что проверить перед выбором

• Модель мотоцикла. Генератор заявлен для ИЖ Юпитер; точную модификацию и исполнение установленной системы зажигания необходимо сопоставить с прежней деталью.
• Напряжение. Бортовое электрооборудование, аккумулятор и регулирующее устройство должны быть рассчитаны на 12 V.
• Посадку ротора. Сверьте форму центрального посадочного отверстия, глубину установки и способ фиксации на валу.
• Крепление статора. Сопоставьте расположение крепежных точек, наружный контур основания и свободное размещение под крышкой двигателя.
• Контактную группу. Проверьте количество и положение прерывателей, конденсаторов, щеткодержателя и регулировочных оснований.
• Подключение. До монтажа сравните число клемм, расположение выводов и штатную схему проводки мотоцикла.

Установка и обслуживание

Перед монтажом отключают аккумулятор, снимают крышку генератора и фиксируют расположение всех проводов. Ротор и статор устанавливают без ударной нагрузки и перекоса, после чего проверяют свободное вращение, отсутствие касания неподвижных частей и надежность крепежа. Контакты проводов должны быть чистыми и плотно затянутыми. После сборки регулируют зазоры прерывателей и момент зажигания по руководству именно для своей модификации ИЖ Юпитер.

При эксплуатации генераторной установки контролируют состояние щеток, медных контактных колец и соединений. Загрязнение колец, зависание щеток, ослабленная клемма или неверная регулировка прерывателей могут проявляться нестабильной зарядкой, перебоями зажигания либо неправильной работой контрольной лампы. Если неисправность сохраняется после установки, отдельно проверяют аккумулятор, проводку и выпрямитель-регулятор. Такой порядок помогает исключить проблему в сопряженных компонентах и корректно ввести новый генератор в работу.
