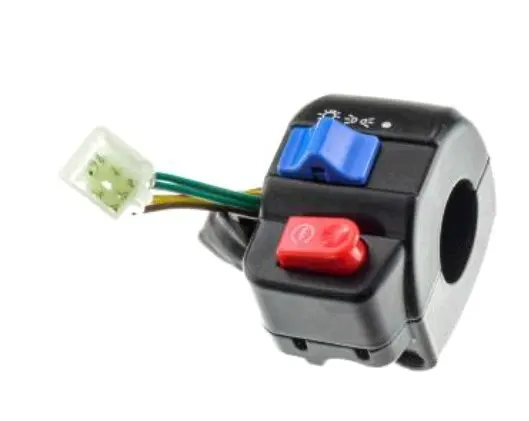

Правый блок кнопок руля KOMATCU для скутера 4T GY6 50, дисковая версия, черный

Правый блок кнопок руля для скутера 4T GY6 50

Правый блок переключателей KOMATCU предназначен для китайских четырехтактных скутеров семейства GY6 с двигателем объемом 50 см³. Узел устанавливается с правой стороны руля рядом с рукояткой водителя и служит для штатного управления электрическими функциями скутера. Это исполнение рассчитано на технику в версии с обозначением «диск».

Блок подходит для ремонта, когда штатный переключатель получил механическое повреждение, перестал обеспечивать надежный контакт либо имеет поврежденный корпус, провод или разъем. Замена узла позволяет вернуть органам управления аккуратное расположение на руле и восстановить предусмотренное конструкцией подключение. При этом деталь необходимо подбирать по исполнению старого блока, поскольку у разных моделей GY6 конфигурация электрической части может отличаться.

Корпус выполнен в черном цвете. На панели находятся два цветных клавишных элемента — синий и красный. От блока отведен провод со штекерным разъемом для подключения к проводке скутера. Перед покупкой важно сравнить форму корпуса, расположение креплений, место выхода кабеля, форму штекера и количество контактов. Эти параметры должны соответствовать демонтированному узлу.

Назначение и применяемость

Блок предназначен для четырехтактных китайских скутеров GY6 50. Указана совместимость с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. Деталь имеет правое исполнение и не заменяет левый блок управления. Также необходимо учитывать обозначение «диск»: тип тормозного исполнения вашей техники должен соответствовать версии переключателя.

Одинаковое обозначение семейства двигателя само по себе не гарантирует совпадение корпуса, креплений и электрического подключения. Даже среди скутеров GY6 50 встречаются различия в схемах проводки, распиновке разъема и назначении клавиш. Поэтому надежнее всего подбирать блок по совокупности признаков: стороне установки, типу двигателя, тормозному исполнению, геометрии корпуса и конфигурации колодки.

Что проверить перед покупкой

• блок должен устанавливаться именно с правой стороны руля;
• скутер должен относиться к четырехтактному семейству GY6 50;
• исполнение техники должно соответствовать варианту «диск»;
• форма корпуса и расположение крепежных точек должны совпадать со старой деталью;
• необходимо сверить выход кабеля, форму разъема, количество контактов и распиновку;
• расположение и назначение клавиш следует сопоставить со штатным переключателем.

Установка блока

Перед демонтажем старого переключателя обеспечьте удобный доступ к его креплению и разъему. Отсоединяйте колодку аккуратно, удерживая ее за корпус и не натягивая проводку. Новый блок установите на правую сторону руля без перекоса и надежно закрепите в штатном положении. Кабель проложите по предусмотренному маршруту так, чтобы он не натягивался, не пережимался и не мешал движению руля.

Подключайте разъем после проверки его формы, числа контактов и распиновки. После монтажа убедитесь, что корпус установлен ровно, провод не зажат крепежом, а рулевое управление свободно перемещается в обе стороны. До начала поездки обязательно проверьте работу всех функций, которыми управляют клавиши блока. Особенно внимательно выполняйте эту проверку после ремонта рулевой проводки или замены других элементов управления.

Правый блок KOMATCU в черном корпусе — готовое решение для замены поврежденного переключателя на совместимом скутере GY6 50 дисковой версии. Точное сравнение с прежним узлом перед заказом и правильная укладка кабеля при монтаже помогут установить деталь без лишнего вмешательства в штатную проводку.
