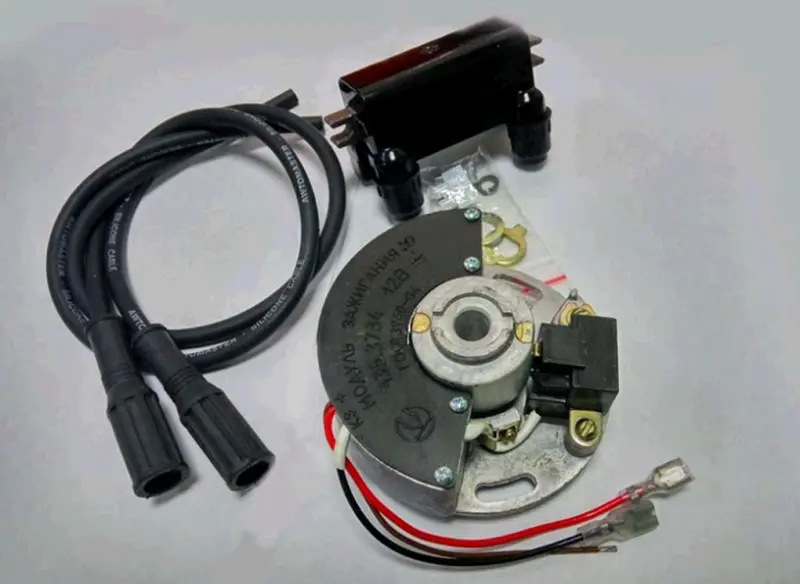

Комплект электронного зажигания MTBZO 12 В для МТ, Днепр и Урал, с катушкой 3705М

Комплект электронного зажигания MTBZO 12 В для МТ, Днепр и Урал

Комплект предназначен для перевода мотоциклов семейств МТ, Днепр и Урал на электронное зажигание либо для замены уже установленной системы аналогичного типа. Он рассчитан на бортовую сеть 12 В и объединяет электронный модуль, катушку 3705М и два силиконовых высоковольтных провода. Такой набор позволяет обновить основные компоненты искрообразования совместно, не подбирая катушку и провода отдельно.

Назначение и принцип работы

Электронный модуль управляет моментом срабатывания зажигания, а катушка преобразует управляющий импульс в высокое напряжение для свечей. Два вывода катушки и два высоковольтных провода обслуживают оба цилиндра двигателя. Датчик и модулятор работают без контактной пары прерывателя: управляющий импульс создается при вращении двигателя, после чего электронная часть коммутирует первичную обмотку катушки. В результате на свечах появляется искра, необходимая для воспламенения смеси в заданный момент.

Комплект подходит для ремонта, когда прежняя контактная система изношена, требует частой регулировки либо заменяется электронной. Он также уместен при неисправности существующего зажигания, если проверка показала, что проблема связана с модулем, катушкой или высоковольтными проводами. Трудный запуск, пропуски искры и неровная работа двигателя могут быть признаками такой неисправности, однако перед заменой следует проверить питание, соединения, свечи и состояние проводки мотоцикла.

Что учесть при выборе

Основные ориентиры для подбора — семейство мотоцикла, напряжение бортовой сети 12 В и возможность установки модуля на двигатель конкретной модификации. Обозначение катушки в этом комплекте — 3705М. Перед покупкой сравните посадочную конфигурацию основания, расположение крепежных отверстий и доступное пространство под крышкой с деталями, установленными на мотоцикле. Отдельно сопоставьте схему низковольтного подключения, тип клемм катушки и трассу двух проводов к свечам.

Название модели МТ, Днепр или Урал само по себе не заменяет проверку конкретной модификации: на технике разных лет могли использоваться разные генераторы, прерыватели, коммутаторы и доработанная проводка. Комплект рассчитан именно на 12-вольтовую конфигурацию. Его не следует выбирать для 6-вольтовой сети только по внешнему сходству деталей. Если мотоцикл ранее переделывали, сначала определите фактическое напряжение и состав установленного зажигания.

Практические особенности комплекта

• Катушка 3705М и два силиконовых высоковольтных провода входят в один набор, поэтому при ремонте можно одновременно обновить источник высокого напряжения и соединения со свечами.
• Двухвыводная катушка рассчитана на подключение двух свечных проводов, что соответствует двухцилиндровой схеме мотоциклов МТ, Днепр и Урал.
• Основание электронного модуля имеет регулировочный паз: он позволяет выставить положение модуля при настройке начального момента зажигания.
• Провода снабжены свечными наконечниками, поэтому формируют готовые линии от выводов катушки к двум свечам без подбора отдельных наконечников.

Установка и проверка

Монтаж выполняют при выключенном зажигании. Прежний механизм демонтируют, модуль закрепляют на предназначенном для него месте, катушку устанавливают на мотоцикле, затем подключают низковольтные выводы и оба высоковольтных провода. Модулятор должен проходить возле датчика свободно, без механического контакта. Провода прокладывают так, чтобы они не касались горячих поверхностей, острых кромок и подвижных деталей.

После подключения требуется выставить начальный момент зажигания по инструкции для двигателя и проверить искрообразование на обоих цилиндрах. До запуска стоит еще раз проконтролировать надежность крепежа и клемм, правильность соединений и посадку свечных наконечников. Такой подход помогает отличить ошибку монтажа от неисправности компонентов и получить корректную работу системы после замены.
