Крышка ведущей звезды бензопилы STIHL MS 180 WOODMAN

Крышка ведущей звезды бензопилы STIHL MS 180 WOODMAN

Боковая крышка WOODMAN предназначена для ремонта бензопилы STIHL MS 180. Она закрывает расположенную возле крепления шины зону ведущей звездочки и сцепления, формируя наружную часть корпуса с этой стороны пилы. Деталь устанавливается при сборке режущей гарнитуры и снимается, когда требуется установить шину и цепь, очистить пространство под крышкой либо получить доступ к звездочке для обслуживания.

Назначение и причины замены

Исправная крышка должна прилегать к корпусу без заметного перекоса и занимать штатное положение поверх крепления направляющей шины. Замена требуется после появления трещин, деформации, сколов по краям или повреждений в местах крепления. Поводом проверить деталь также становится ситуация, когда крышку невозможно установить ровно или она не удерживается штатным крепежом. Продолжать сборку с поврежденной крышкой не следует: сначала необходимо проверить саму деталь, крепежные шпильки, посадочные поверхности и положение шины.

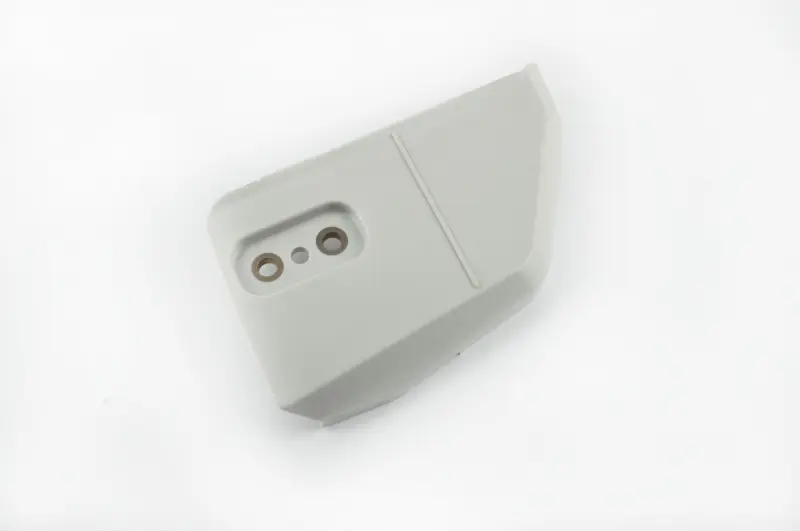

Это именно наружная крышка зоны ведущей звездочки, а не звездочка, муфта сцепления, шина или цепь. Такая идентификация помогает не перепутать позицию с соседними деталями бензопилы. Корпус имеет асимметричный профиль, отдельную утопленную площадку и три круглых отверстия разного диаметра. Эти особенности удобно сопоставить со снятой крышкой перед заказом.

Как проверить совместимость

Название MS 180 является основным критерием применения, однако у бензопил этого семейства встречаются разные исполнения механизма натяжения цепи. Поэтому одной похожей формы недостаточно. До установки сравните старую и новую детали по следующим признакам:

• Модель бензопилы. Крышка предлагается для STIHL MS 180; обозначение модели следует проверить на самой пиле или в документации к ней.
• Тип натяжителя. Сопоставьте расположение регулировочного механизма и всех взаимодействующих с ним деталей. Крышки для фронтального и быстрого натяжения имеют различную конструкцию.
• Контур и посадка. Сравните наружный силуэт, внутренние выступы, места прилегания и положение кромок относительно корпуса.
• Расположение отверстий. Количество, диаметр и межцентровое расстояние отверстий должны соответствовать снятой детали и штатному крепежу пилы.
• Состояние соседних деталей. Убедитесь, что шпильки, гайки, натяжитель и направляющая шина не погнуты и не мешают крышке занять правильное положение.

Если старая крышка оснащена деталями натяжителя или отдельным крепежом, заранее определите, какие компоненты должны быть переставлены. Наличие таких компонентов вместе с новой крышкой не подтверждено, поэтому подбор следует выполнять по самой корпусной детали, не предполагая дополнительную комплектацию.

Установка и проверка после ремонта

Работы выполняют при остановленном и остывшем двигателе, используя защитные перчатки при обращении с цепью. Направляющую шину устанавливают на предусмотренные крепления, цепь укладывают на ведущую звездочку и в паз шины, после чего крышку совмещают с корпусом. Она должна встать на место свободно, без подтягивания гайками через перекос. Если деталь упирается, проверьте положение шины, цепи, натяжителя и внутренних выступов.

Крепеж сначала наживляют без окончательной затяжки, затем регулируют натяжение цепи согласно руководству конкретной версии MS 180. После регулировки крепление затягивают, удерживая носок шины в требуемом положении. Перед запуском проверьте ровное прилегание крышки, надежность фиксации шины и правильное натяжение цепи. Пространство под крышкой во время обслуживания очищают от опилок и загрязнений, а поврежденную или заметно деформированную деталь устанавливать повторно не стоит.
