Вал привода маслонасоса Partner P350/401 WOODMAN

Вал привода маслонасоса Partner P350/401 WOODMAN

Деталь предназначена для передачи вращения механизму маслонасоса в бензопилах Partner P350 и 401. Она работает внутри системы автоматической смазки пильной гарнитуры: зубчатая часть входит в зацепление с насосным механизмом, благодаря чему масло направляется к шине и режущей цепи во время работы пилы. Это именно привод в исполнении вала, а не маслонасос в сборе, поэтому позиция подходит для ремонта, когда сам насос исправен, но его приводная деталь изношена или повреждена.

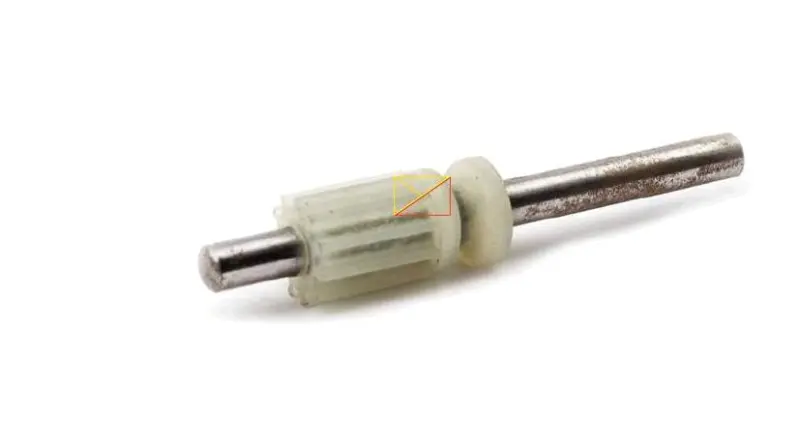

Конструкция включает продольный вал, зубчатую секцию и ограничительный буртик. Такая геометрия определяет посадку детали и ее взаимодействие с соседними компонентами. Привод установлен со стороны сцепления и связан с масляным насосом; в каталогах деталей для Partner 350 и 401 соответствующая червячная шестерня входит в состав системы подачи масла. При вращении она передает движение насосу, а тот подает смазочный материал к шине и цепи. Если зубчатая секция перестает нормально входить в зацепление, насос может не получать необходимого движения даже при исправных каналах и наличии масла в бачке.

Как подобрать привод

Обозначения P350 и 401 — главный ориентир, но перед заказом нужно проверить полное исполнение бензопилы. У одной модели могут существовать версии разных годов и рынков, поэтому одного похожего названия недостаточно. Сопоставьте снятую деталь с новой по общей форме и всем посадочным признакам, не ориентируясь только на цвет зубчатой секции.

• Модель пилы: Partner P350 либо Partner 401 в совместимом исполнении.
• Геометрия вала: сравните общую длину, диаметры обоих концов и форму торцов.
• Зубчатая секция: проверьте ее длину, диаметр, профиль и количество зубьев.
• Положение буртика: расстояние от буртика до концов вала должно совпадать со снятой деталью.
• Сопряженные детали: оцените состояние маслонасоса, посадочного места, барабана сцепления и прилегающих шайб, чтобы новый привод не работал с поврежденными компонентами.

Когда требуется замена

Поводом для диагностики служит отсутствие или заметное уменьшение подачи масла на пильную гарнитуру. Сначала проверьте уровень подходящего масла, чистоту отверстий в шине, масляного канала, фильтра и заборной линии. Если эти части исправны, осмотрите привод: скругленные или сорванные зубья, деформация вала, поврежденный буртик либо свободное проворачивание указывают на необходимость ремонта. Продолжать работу без нормальной смазки не следует, поскольку сухое трение ускоряет нагрев и износ цепи, шины и ведущей звездочки.

Установка и проверка

Перед разборкой заглушите и полностью остудите бензопилу, отсоедините колпачок свечи зажигания. Доступ к приводу находится со стороны сцепления: обычно снимают боковую крышку, шину, цепь, барабан и сцепление, после чего освобождают насос и приводную деталь. Последовательность и направление отворачивания крепежа сверяйте с сервисной инструкцией конкретной версии Partner. Если для снятия сцепления требуется фиксация поршня, используйте предназначенный для этого способ и инструмент; при отсутствии опыта эту операцию лучше поручить мастеру.

Перед сборкой очистите посадочную зону от опилок и загрязнений, проверьте целостность масляных каналов и легкость взаимодействия привода с насосом. Устанавливайте вал в том же положении, что и снятую деталь, без ударной посадки и перекоса зубчатой секции. После обратной сборки заправьте систему подходящим цепным маслом и убедитесь, что смазка поступает к шине и цепи в режиме, предусмотренном производителем пилы. Такой контроль помогает отличить исправный результат ремонта от неисправности насоса, засорения канала или проблемы с маслозаборной линией.
