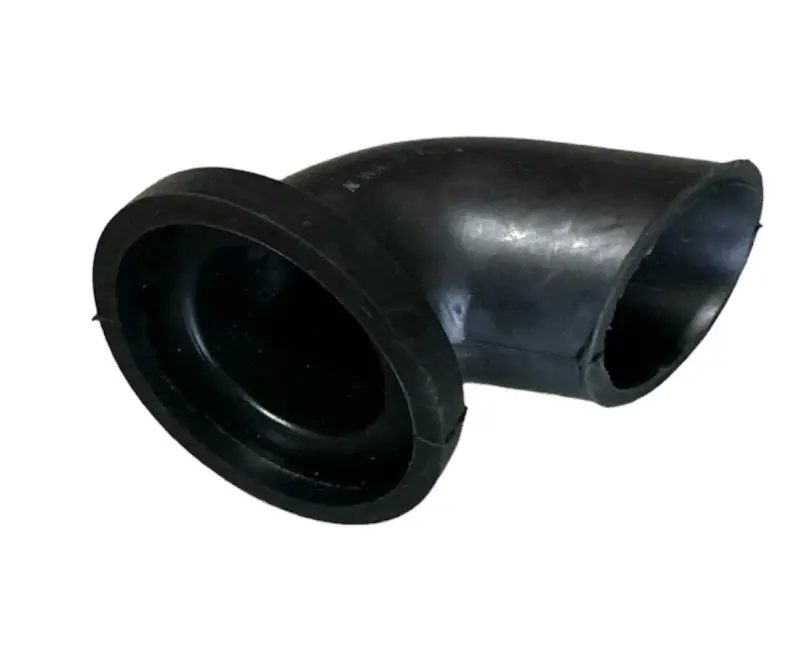

Верхний резиновый патрубок воздушного фильтра ИЖ ЮПИТЕР

Верхний патрубок воздушного фильтра ИЖ ЮПИТЕР

Резиновый патрубок предназначен для воздушного тракта мотоциклов ИЖ ЮПИТЕР. Деталь устанавливается в верхней части системы воздушного фильтра и образует направленный переход для потока воздуха. Она имеет изогнутую форму, широкую фланцевую посадочную часть с одной стороны и круглое окончание с другой. Такая конфигурация позволяет разместить канал в отведенном для него пространстве и соединить сопрягаемые части без прямого жесткого перехода.

Назначение детали

Патрубок относится к воздуховоду, а не к фильтрующей набивке. Его задача — проводить воздух по предусмотренному конструкцией маршруту между корпусом фильтра и системой карбюрации. Целостность этого участка особенно важна после очистки воздуха: трещина, разрыв или неплотное соединение способны открыть обходной путь для пыли и дополнительного воздуха. В результате состав смеси может отличаться от настроенного, а во впуск будет попадать загрязнение.

Резиновое исполнение помогает установить изогнутую деталь между сопрягаемыми частями и обеспечить прилегание посадочных зон. Со временем резина старого патрубка может затвердеть, потерять форму, растрескаться возле изгиба либо надорваться по краю. Основанием для замены также служат деформированная горловина и посадка, которая уже не удерживается на своем месте после правильной установки штатного крепления.

Как проверить совместимость

Название ИЖ ЮПИТЕР определяет семейство мотоциклов, однако перед выбором необходимо учитывать фактическую конфигурацию установленного воздушного фильтра. На технике разных лет выпуска могли сохраниться не все заводские компоненты, а при прежних ремонтах фильтр, карбюратор или соединительные детали могли быть заменены. Поэтому патрубок подбирают по назначению «верхний» и непосредственно сопоставляют со снятой деталью.

• Форма: сравните направление и угол изгиба, чтобы патрубок располагался свободно и не упирался в соседние части.
• Посадочные окончания: проверьте внутренние диаметры обеих сторон, глубину установки и форму широкой фланцевой кромки.
• Ориентация: заранее определите положение детали относительно корпуса фильтра и дальнейшего участка воздуховода.
• Состояние сопрягаемых поверхностей: на них не должно быть острых заусенцев, сильной коррозии или деформации, способной повредить резину.
• Крепление: убедитесь, что применяемые на мотоцикле зажимы или другие штатные фиксаторы подходят к посадочным зонам патрубка.

Установка и проверка после замены

Перед монтажом снимите остатки грязи с мест соединения и проверьте кромки корпуса фильтра и ответной части. Патрубок устанавливают без перекручивания и чрезмерного растяжения: изгиб должен повторять предусмотренное положение, а края — заходить на посадочные поверхности равномерно по окружности. Не следует подрезать горловины или принудительно растягивать их ради установки на заведомо неподходящий диаметр.

После сборки осмотрите участок по всей длине, уделяя внимание внутренней стороне изгиба и фланцевой кромке. Деталь не должна быть пережата, сложена складкой либо касаться горячих и подвижных частей мотоцикла. Затем проверьте устойчивость соединений и отсутствие щелей. Правильно подобранный верхний патрубок восстанавливает предусмотренный маршрут воздуха и помогает сохранить герметичность тракта от фильтра к карбюратору.
