Верхний резиновый патрубок воздушного фильтра ИЖ Планета

Верхний патрубок воздушного фильтра ИЖ Планета

Резиновый патрубок соединяет воздушный фильтр с впуском мотоцикла ИЖ Планета и направляет очищенный воздух к карбюратору. Деталь относится к впускной системе: она не очищает воздух самостоятельно, а образует закрытый канал между корпусом фильтра и карбюратором. Исправное соединение помогает исключить попадание пыли в обход фильтра и подсос лишнего воздуха, способный нарушить приготовление топливовоздушной смеси.

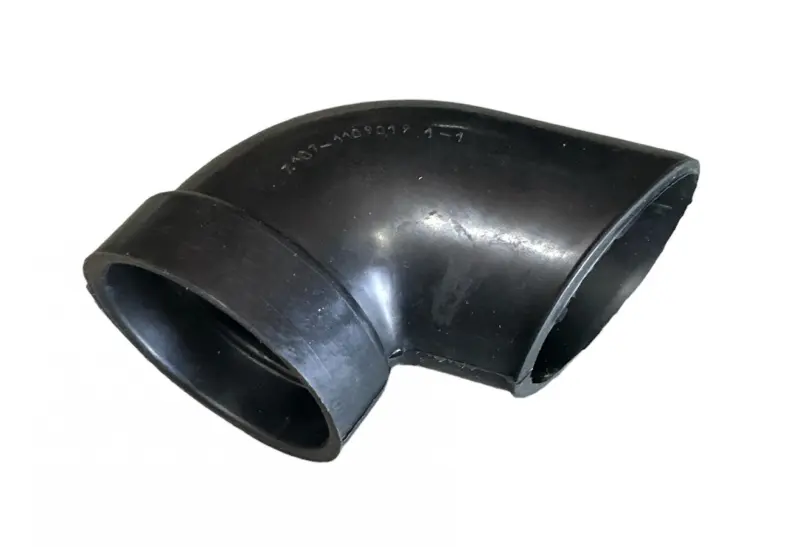

Верхнее исполнение предназначено для соответствующего места в штатной компоновке воздушного тракта. Патрубок имеет изогнутую угловую форму, два открытых присоединительных конца и расширенную посадочную часть. Такая геометрия позволяет соединить элементы, расположенные под углом друг к другу, без дополнительных переходников. Черная резиновая конструкция обеспечивает возможность плотной посадки на сопрягаемые части при правильно подобранных размерах.

Когда патрубок требует замены

Состояние этой детали особенно важно для герметичности впуска. Со временем резина может потерять эластичность, затвердеть, растрескаться или ослабнуть в местах крепления. Поводом для проверки служат заметные разрывы, поверхностные трещины, деформированные края, неплотная посадка либо следы пыли за воздушным фильтром. Эксплуатация с поврежденным соединением создает путь для воздуха и загрязнений в обход предусмотренного маршрута.

• Трещины и надрывы: нарушают герметичность канала даже при сохраненной внешней форме детали.
• Затвердевшая резина: хуже облегает посадочные поверхности и может не обеспечить плотного соединения после повторной установки.
• Деформация раструбов: мешает равномерно установить патрубок и закрепить его хомутами.
• Ослабленная посадка: требует проверки соответствия присоединительных размеров и состояния крепежа.

Как правильно подобрать деталь

При выборе следует учитывать не только обозначение ИЖ Планета, но и фактическую конфигурацию установленного воздушного фильтра и впуска. У мотоциклов после ремонта, восстановления или замены отдельных компонентов компоновка может отличаться от первоначальной. До установки сопоставьте новый патрубок со снятой деталью по форме изгиба, длине канала, ориентации раструбов и размерам обоих посадочных мест. Обозначение «верхний» также должно соответствовать расположению заменяемой детали.

• проверьте назначение для мотоцикла ИЖ Планета;
• сопоставьте верхнее исполнение и направление изгиба;
• сверьте наружные и внутренние размеры присоединительных участков;
• убедитесь, что края с обеих сторон полностью заходят на посадочные поверхности;
• подберите хомуты по фактическому диаметру соединений, если старый крепеж изношен или не подходит.

Установка и проверка

Перед демонтажем запомните ориентацию старого патрубка и расположение креплений. Сопрягаемые поверхности корпуса фильтра и впуска необходимо очистить от пыли и старых отложений. Патрубок устанавливают без перекручивания, полностью надвигая оба конца на предусмотренные посадочные участки, после чего соединения фиксируют хомутами подходящего диаметра. Крепление должно прижимать резину равномерно, не сдвигая ее край и не пережимая проходное сечение.

После сборки проверьте, что изгиб сохраняет нормальную форму, стенки не заломлены, а по окружности соединений нет щелей. Патрубок подходит для ремонта штатного воздушного тракта ИЖ Планета, когда требуется восстановить закрытый путь очищенного воздуха от фильтра к карбюратору. Тщательная сверка со снятой деталью помогает учесть конкретную модификацию мотоцикла и ранее установленные компоненты.
