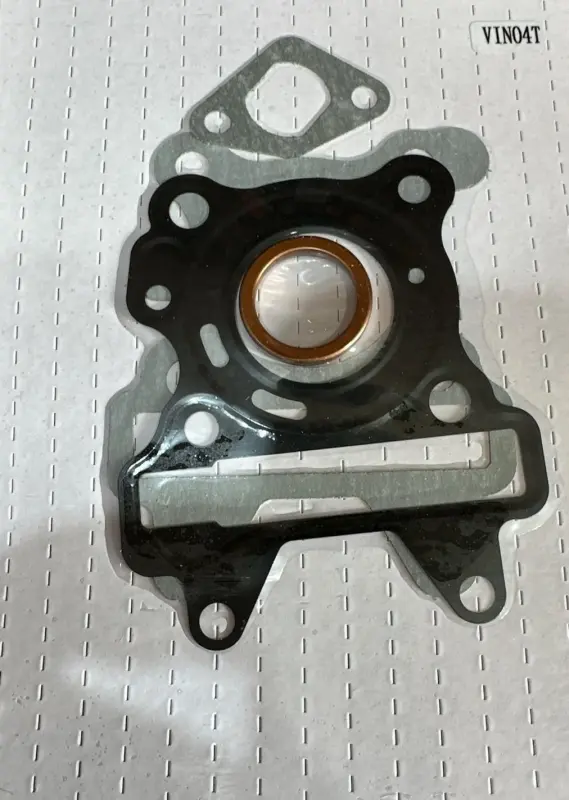

Набор прокладок цилиндра Yamaha GEAR 4T / JOG SA36J, паронит

Набор прокладок цилиндра Yamaha GEAR 4T / JOG SA36J

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактных 50-кубовых скутеров Yamaha GEAR и JOG соответствующих модификаций. Прокладки устанавливаются в местах соединения цилиндра, его головки и сопряженных деталей, формируя герметичные границы между поверхностями. Такой набор нужен при разборке верхней части двигателя, замене цилиндра или головки, а также при устранении следов негерметичности по стыкам.

Комплект представлен в паронитовом исполнении и включает несколько прокладок разной формы. Их контуры, крепежные отверстия и технологические каналы рассчитаны на определенную конфигурацию двигателя. Прокладка должна точно лечь на направляющие и не перекрывать предусмотренные отверстия. Правильное совпадение геометрии особенно важно в зоне цилиндра и головки, где соединение работает при нагреве и изменяющемся давлении. Исправное уплотнение помогает сохранять компрессию и предотвращает появление мокрых следов по линии разъема.

Совместимость и подбор

Набор рассчитан на Yamaha GEAR 4T и Yamaha JOG SA36J. Для GEAR 4T при подборе ориентируйтесь на модификацию UA06J, для JOG базовым индексом является SA36J. Одного названия JOG недостаточно: в семействе выпускались машины с разными двигателями и другой геометрией прокладок. Если на раме указан иной индекс, пригодность комплекта необходимо определять по конфигурации двигателя и всем соединительным поверхностям.

• Тип детали: комплект прокладок цилиндра и головки цилиндра.
• Назначение: герметизация разъемных соединений верхней части двигателя.
• Базовая применяемость: Yamaha GEAR 4T UA06J и Yamaha JOG SA36J с четырехтактным двигателем класса 50 см³.
• Критерии сверки: индекс модели, конфигурация двигателя, наружный контур, расположение отверстий под крепеж и проходных каналов.
• Исполнение: паронит.

Для уверенного подбора сравните комплект со снятыми прокладками до начала сборки. Совпадать должны не только крупные отверстия под цилиндр и шпильки, но и все малые каналы, вырезы и направляющие точки. Если старая прокладка разрушилась при демонтаже, ориентируйтесь на сопрягаемые поверхности и техническую документацию именно для кода рамы или модификации двигателя. Не подрезайте контур и не пробивайте отсутствующие отверстия: такое несоответствие означает, что выбрана другая версия комплекта.

Когда нужен новый комплект

Прокладки меняют после снятия цилиндра или головки, поскольку уже обжатая деталь может не восстановить герметичность при повторной сборке. Основанием для ремонта также служат разрыв, продавленный край, расслоение, затвердевшие участки, следы прорыва газов либо влажная полоса на стыке. Потеря компрессии может иметь разные причины, поэтому до разборки желательно проверить состояние цилиндро-поршневой группы и убедиться, что проблема действительно связана с зоной уплотнения.

Рекомендации по установке

Перед монтажом удалите остатки прежних прокладок с обеих поверхностей, не оставляя наплывов и не повреждая плоскости. Проверьте состояние направляющих, шпилек, резьбы и самих сопрягаемых деталей. Сначала приложите каждую прокладку без окончательной затяжки и убедитесь, что все отверстия открыты, а край нигде не завернут. Составы для дополнительного уплотнения применяют только там и так, как предусмотрено ремонтной документацией конкретного двигателя.

Крепеж головки затягивают в установленной для двигателя последовательности и с моментом, указанным производителем скутера. Универсальное значение здесь не подходит: ошибка при затяжке способна нарушить прижим и повредить новую прокладку. После сборки проверьте стыки на отсутствие запотевания и посторонних следов, а работу двигателя — на устойчивость. Этот комплект выбирают для планового ремонта Yamaha GEAR 4T или JOG SA36J, когда требуется сразу подготовить прокладки верхней части двигателя и восстановить герметичность разобранных соединений.
