Переходник карбюратора МТ, Днепр, Урал и К-750

Фланцевый переходник предназначен для установки карбюратора нового образца на мотоциклы семейства МТ, Днепр, Урал и К-750, где используется старый вариант крепления. Деталь согласует различное расположение точек фиксации: старое и новое исполнения также описывают как вертикальное и горизонтальное крепление. Это практичное решение при замене карбюратора, когда его тип подходит для мотоцикла, но посадочная схема не совпадает с креплением на головке цилиндра.

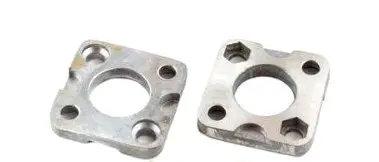

Переходник не выполняет функции карбюратора и не регулирует состав смеси. Его задача — создать механическое соединение между впускной частью двигателя и устанавливаемым карбюратором, совместив центральный проход и крепежные отверстия. Конструкция состоит из двух сопрягаемых фланцевых пластин с круглыми центральными отверстиями. В пластинах предусмотрены отверстия и утопленные посадочные места под крепеж, благодаря чему головки соответствующих болтов размещаются ниже поверхности фланца и не мешают сопряжению деталей.

Что учитывать при выборе

• Модель мотоцикла. Позиция предназначена для МТ, Днепр, Урал и К-750; перед заказом следует учитывать конкретную модификацию головки цилиндра и устанавливаемого карбюратора.
• Направление перехода. Это исполнение рассчитано именно на переход со старого крепления на новое. Оно не заменяет адаптер на один карбюратор и не относится к переходникам для PZ30, которые представлены как отдельные разновидности.
• Посадочная геометрия. Сравните расположение отверстий на головке и карбюраторе, форму прилегающих плоскостей и диаметр центрального прохода. Совпадения только по названию модели недостаточно, если мотоцикл ранее дорабатывался.
• Свободное пространство. После добавления фланцев меняется положение карбюратора относительно головки. До сборки проверьте запас места для корпуса карбюратора, впускного патрубка, троса управления и топливного шланга.
• Крепеж. Болты в эту позицию не входят. Их резьбу, длину и форму головки подбирают по ответным отверстиям и глубине утопленных посадочных мест, не допуская упора болта раньше затяжки соединения.

Практические особенности

• Двухпластинчатая фланцевая схема позволяет согласовать различную ориентацию крепления при переходе на карбюратор нового образца.
• Центральные отверстия формируют сквозной впускной проход, а утопленные места под крепеж сохраняют ровную зону сопряжения пластин.

Установка и проверка

Перед монтажом снимите старый карбюратор и очистите сопрягаемые плоскости от остатков прежних прокладок и загрязнений. Сначала приложите пластины без окончательной затяжки: центральные отверстия должны совпадать с впускным каналом, а крепеж — входить свободно и без перекоса. Для каждого стыка подготовьте подходящее по форме уплотнение. Прокладки подбирают отдельно по фактической конфигурации прилегающих плоскостей.

Затягивайте крепеж равномерно, постепенно чередуя точки фиксации. После сборки убедитесь, что пластины прилегают без зазоров, карбюратор установлен без механического напряжения, а трос, патрубок и шланг не натянуты и не касаются мешающих деталей. Затем проверьте соединения на отсутствие подсоса воздуха: негерметичность на впуске может проявляться затрудненным запуском, неустойчивым холостым ходом и провалами при открытии газа.

Такой переходник выбирают для ремонтной переделки старой посадочной схемы под новый вариант карбюратора без замены головки только при полном совпадении сопрягаемых размеров. Главные ориентиры — направление перехода, геометрия обоих фланцев, центральный проход, доступное пространство и самостоятельно подобранный крепеж.
