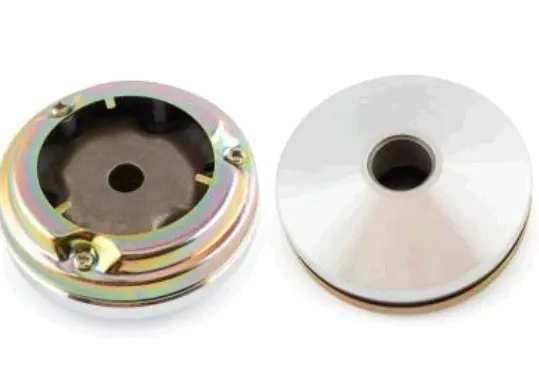

Передний вариатор SEE для Honda Dio AF18, 12 мм

Передний вариатор SEE для Honda Dio AF18, 12 мм

Передний вариатор предназначен для ремонта клиноременной трансмиссии 50-кубовых двухтактных скутеров Honda Dio AF18 и AF25. Он установлен на приводной стороне трансмиссии и работает вместе с ремнем и задним ведомым шкивом. При изменении оборотов ролики перемещаются по направляющим дорожкам, подвижная часть шкива меняет положение ремня, а трансмиссия автоматически подбирает передаточное отношение. Благодаря этому один механизм обслуживает старт, разгон и движение без ручного переключения передач.

Конструкция и назначение

Модель SEE рассчитана на тонкий вал диаметром 12 мм; диаметр шкива составляет 89 мм. Вариатор поставляется с роликами в сборе. Его коническая рабочая поверхность взаимодействует с боковыми гранями ремня, а роликовый механизм перемещает подвижную часть по мере роста оборотов. Для поверхности заявлено износостойкое покрытие, рассчитанное на постоянный контакт в вариаторной трансмиссии. Такая конфигурация подходит для планового восстановления штатного привода при износе установленной передней части.

Как проверить совместимость

Перед покупкой сопоставьте не только обозначение Honda Dio AF18, но и исполнение установленной трансмиссии. Для этой позиции ключевыми признаками служат двухтактный двигатель объемом 50 см³, тонкий вал 12 мм и шкив диаметром 89 мм. Та же конфигурация указана для Dio AF25. У скутеров семейства Honda встречаются вариаторы под другой диаметр вала, поэтому общего сходства корпуса недостаточно. Сверьте диаметр посадки, наружный размер старого шкива и расположение сопрягаемых деталей. Если двигатель или трансмиссия ранее переделывались, ориентируйтесь на фактические размеры снятого комплекта и сервисные данные конкретной модификации.

Когда вариатор требует замены

Проверка нужна при ухудшении плавности старта, нестабильном изменении передаточного отношения, постороннем шуме со стороны крышки трансмиссии или заметном падении качества разгона. Основанием для замены становятся выработка дорожек роликов, повреждение конической поверхности, биение либо люфт. Вместе с вариатором следует осмотреть ремень, направляющие, втулку, неподвижную щеку и задний шкив: износ соседних деталей способен сохранить нежелательные симптомы даже после установки новой передней части. Ремень с заметным износом также не позволяет исправному вариатору использовать расчетный диапазон перемещения.

Установка и контроль после сборки

Монтаж выполняют на очищенной стороне картера трансмиссии. Ролики должны находиться в своих дорожках, а направляющие и опорная пластина — быть правильно установлены до посадки вариатора на вал. Масло и смазка не должны попадать на конические поверхности и ремень, иначе возможно проскальзывание. При сборке ремень необходимо освободить между половинами шкива, чтобы он не оказался зажат во время затяжки. Гайку вариатора затягивают моментом, указанным Honda для конкретной модификации двигателя; случайное значение момента использовать нельзя. Перед закрытием крышки проверяют посадку всех деталей и свободное положение ремня.

После установки результат зависит от состояния всего привода: ремня, роликов, направляющих, втулки, заднего шкива и сцепления. При исправных сопряженных деталях вариатор SEE обеспечивает штатное автоматическое изменение передаточного отношения на Honda Dio AF18/AF25. Это практичный выбор для обычного ремонта скутера с тонким 12-миллиметровым валом, когда размеры штатной системы предварительно сверены.
