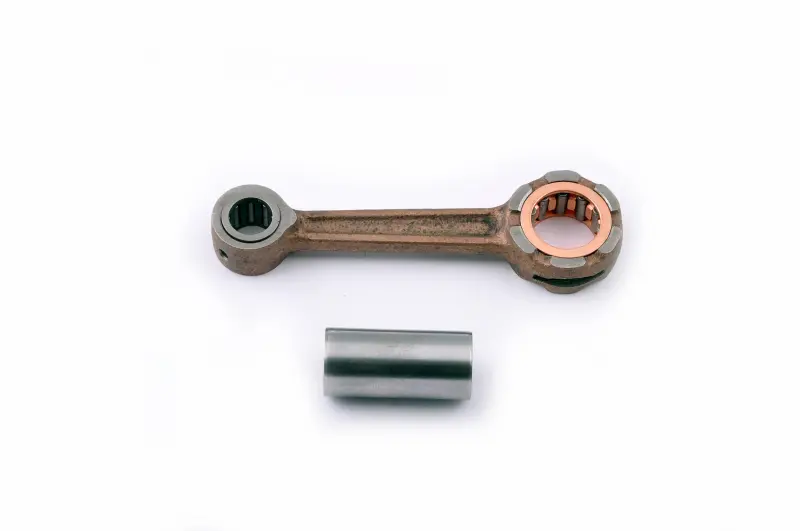

Шатун SEE для Suzuki Lets, Taiwan

Шатун SEE для Suzuki Lets

Шатун предназначен для ремонта коленчатого вала двигателя скутера Suzuki Lets. В кривошипно-шатунном механизме он соединяет поршень с коленвалом: верхняя головка взаимодействует с поршневым пальцем, а нижняя — с пальцем кривошипа. Через эту деталь возвратно-поступательное движение поршня передается коленчатому валу и преобразуется во вращение. Исправное состояние шатуна, его посадок и подшипников необходимо для нормального хода поршневой группы без ударов, заеданий и чрезмерного люфта.

Конструкция и состав набора

Это ремонтная позиция SEE тайваньского производства для Suzuki Lets. В набор входят шатун, два игольчатых подшипника для верхней и нижней головок, а также палец кривошипа. Такой состав позволяет заменить детали обеих подвижных пар при восстановлении разборного коленвала, а не оставлять в новом соединении изношенный подшипник или палец. Стержень объединяет головки разного диаметра; в каждой установлена роликовая обойма, соответствующая своему месту монтажа.

• Верхняя головка: соединяется с поршнем через поршневой палец, а игольчатый подшипник обеспечивает подвижность этого соединения.
• Нижняя головка: работает между щеками коленвала на пальце кривошипа и воспринимает нагрузку при каждом ходе поршня.
• Палец кривошипа: связывает щеки коленвала и служит дорожкой для нижнего подшипника.
• Назначение набора: восстановление шатунной части коленчатого вала, когда остальные пригодные детали коленвала сохраняются.

Когда требуется замена

Поводом для дефектовки служат стук из нижней части двигателя, ощутимый радиальный люфт шатуна, заедание подшипника, следы перегрева, выкрашивание или повреждение роликов, задиры на пальце кривошипа и износ посадки поршневого пальца. Боковое перемещение нижней головки само по себе оценивают только измерением: допустимый осевой зазор и предельные значения задаются сервисными данными конкретной версии двигателя. Проверяют также прямолинейность шатуна, состояние обеих головок и свободное вращение роликов без рывков. Если повреждены сопряженные поверхности, установка одной новой детали не устраняет причину неисправности.

Как подобрать шатун

Suzuki Lets выпускался в разных исполнениях, поэтому совместимость нельзя определять только по названию скутера. До заказа сверяют код двигателя и параметры снятого шатуна: межосевое расстояние между головками, диаметр и ширину верхней и нижней головок, размер поршневого пальца, диаметр и длину пальца кривошипа, ширину обоих подшипников. Отдельно сравнивают расстояние между щеками коленвала и расположение каналов или отверстий для смазки. Совпадение этих параметров важнее внешнего сходства деталей. Если двигатель или коленвал ранее ремонтировали, ориентироваться следует на фактически установленный механизм и его контрольные размеры.

Что учесть при монтаже

Замена шатуна предусматривает разборку коленвала на прессе. Старый палец выпрессовывают, посадочные места очищают и осматривают, затем нижнюю головку с подшипником размещают между щеками и запрессовывают новый палец. Подшипники перед сборкой смазывают маслом, рекомендованным для двигателя. Удары по щекам и монтаж без подходящей опоры недопустимы: перекос при запрессовке меняет взаимное положение половин коленвала и может повредить ролики.

После сборки контролируют боковой зазор шатуна, отсутствие радиального люфта и заеданий, ширину коленвала, соосность щек и биение обеих цапф. Для этих операций нужны пресс, призмы, индикатор и измерительный инструмент, поэтому ремонт разумно поручить мастеру, который выполняет перепрессовку и центровку коленвалов. Одновременно проверяют поршневой палец, поршень, коренные подшипники и сальники: изношенные соседние детали способны сократить ресурс восстановленного механизма.

Шатун SEE подходит для ремонта Suzuki Lets при полном совпадении установочных размеров. Точная предварительная сверка и контроль геометрии после запрессовки помогают собрать коленвал без перекоса и вернуть поршневой группе корректную кинематику.
