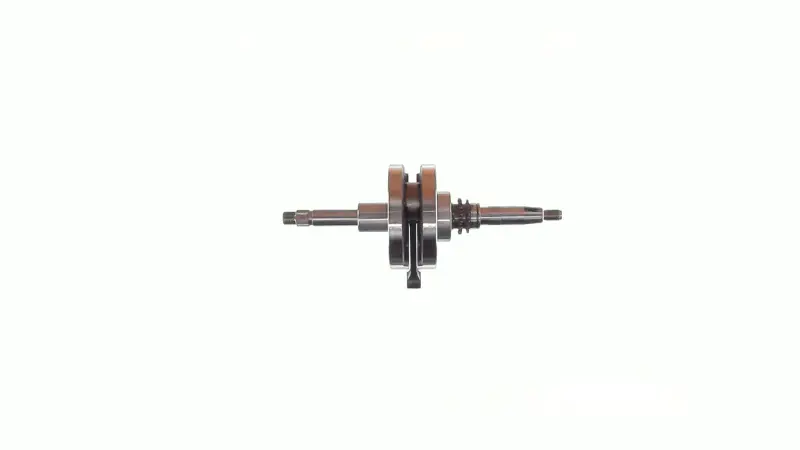

Коленвал SHENG-E (SEE) для Suzuki Lets 4, Тайвань

Коленвал SHENG-E (SEE) для Suzuki Lets 4

Коленчатый вал предназначен для ремонта четырехтактного инжекторного скутера Suzuki Lets 4 с двигателем объемом 50 см³. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент механизмам двигателя и трансмиссии. Это центральная деталь кривошипно-шатунного механизма, поэтому правильный подбор особенно важен при капитальном ремонте, устранении биения или восстановлении двигателя после повреждения посадочных поверхностей.

Конструкция включает две щеки, шатун с пальцем и две полуоси с посадочными участками под сопряженные детали. На одной стороне предусмотрено соединение с генератором, на другой — с вариатором. Звезда на 16 зубьев приводит механизм газораспределения. Геометрия полуосей, расположение резьбы и расстояние между щеками должны соответствовать картеру и установленным компонентам: внешнее сходство коленвалов разных модификаций не заменяет проверку размеров.

Основные параметры

• Назначение: четырехтактные инжекторные скутеры Suzuki Lets 4.
• Полная длина: 232 мм.
• Диаметр пальца: 10 мм.
• Расстояние между щеками по внешним поверхностям: 38 мм.
• Звезда привода ГРМ: 16 зубьев.
• Резьбовые участки: M10 и M12.
• Производитель: SHENG-E, также обозначаемый как SEE.
• Страна производства: Тайвань.
• Состояние: новый.

Как проверить совместимость

Перед заказом необходимо уточнить модель и модификацию скутера, код двигателя, конфигурацию картера и размеры демонтированного коленвала. Сравните полную длину, диаметр пальца, расстояние между щеками, количество зубьев звезды ГРМ и обе резьбы. Отдельно проверьте посадочные диаметры под подшипники, форму концов полуосей, расположение шлицев и сопряжение с вариатором и генератором. Эти точки определяют, сможет ли деталь занять правильное положение без осевого смещения и доработки сопряженных деталей.

Название Suzuki Lets 4 охватывает несколько исполнений скутера, поэтому выбирать коленвал только по марке техники недостаточно. Если двигатель ранее заменяли, ремонтировали с использованием другого картера или собирали из компонентов разных модификаций, ориентируйтесь на фактическую конфигурацию двигателя. Не следует автоматически переносить совместимость на Suzuki Lets ранних поколений: похожее название модели не означает одинаковую геометрию коленчатого вала.

Когда коленвал нуждается в проверке

Диагностика необходима при выраженной вибрации двигателя, металлическом стуке, заметном радиальном или осевом люфте, повреждении резьбы, шлицев либо посадочных поверхностей. Поводом для разборки также становится заклинивание шатунного соединения или биение полуосей. Перед заменой следует проверить состояние коренных подшипников, сальников, шатуна, вариатора, генератора и привода ГРМ: установка новой детали вместе с поврежденными сопряженными компонентами не устраняет причину неисправности.

Рекомендации по установке

Монтаж выполняют после разборки двигателя и разделения половин картера. Посадочные места очищают, подшипники и уплотнения осматривают, а коленвал устанавливают без ударной нагрузки на полуоси и щеки. После сборки проверяют свободное вращение, отсутствие заеданий, осевое положение, работу привода ГРМ и совпадение сопряжений со стороны генератора и вариатора. Резьбовые соединения затягивают с моментом, предусмотренным технической документацией конкретной модификации Suzuki Lets 4. Такой порядок помогает избежать перекоса, повреждения подшипников и повторной разборки двигателя.
