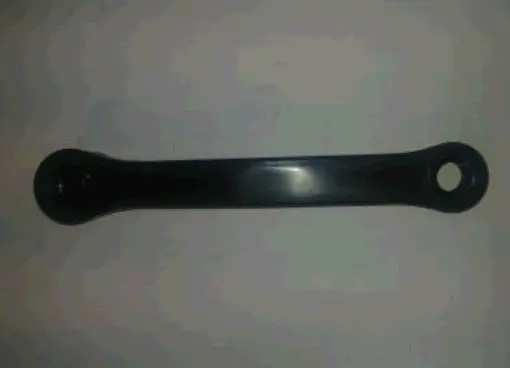

Левый велосипедный шатун VERE 170 мм под квадрат, алюминиевый, черный

Левый велосипедный шатун VERE 170 мм под квадрат

Алюминиевый левый шатун соединяет левую педаль с валом каретки и передает усилие велосипедиста на привод. Деталь предназначена для ремонта разборной шатунной системы с квадратной посадкой: она устанавливается с левой стороны велосипеда, напротив правого шатуна со звездами. Длина модели составляет 170 мм, цвет — черный. Такой формат подходит для ситуации, когда правая часть системы остается исправной, а левый рычаг нужно заменить отдельно.

Назначение и особенности детали

Шатун работает как рычаг между педалью и кареточным валом. При нажатии на педаль он воспринимает нагрузку, поворачивает вал каретки и вместе с правой частью системы обеспечивает вращение передних звезд. Посадка под квадрат рассчитана на конический квадратный конец вала: при затяжке крепежа шатун плотно садится на конус. Поэтому надежность соединения зависит не только от формы посадочного отверстия, но и от состояния вала, правильного положения детали и затяжки крепежного болта.

Модель выполнена из алюминия и имеет вытянутую форму с посадочными зонами на обоих концах: со стороны каретки и со стороны педали. Черное исполнение сочетается с распространенными темными компонентами трансмиссии. В комплектной системе левый и правый шатуны должны работать как согласованная пара, поэтому при покупке отдельной детали особенно важны длина, тип соединения с кареткой и положение педали.

Что проверить при подборе

• Сторона установки. Это левый шатун, расположенный со стороны, противоположной передним звездам. Для замены правой детали он не предназначен.
• Тип посадки. Кареточный вал должен иметь квадратный конический конец. Шлицевые и другие интерфейсы с этой моделью не совпадают.
• Длина. Номинал 170 мм следует сопоставить с правым шатуном и снятой левой деталью. Одинаковая длина пары сохраняет симметричное положение педалей при вращении.
• Посадка педали. До монтажа сравните диаметр и шаг резьбы педали с отверстием нового шатуна. Педаль должна вкручиваться ровно, без перекоса и чрезмерного усилия.
• Положение относительно рамы. Сопоставьте профиль и вынос со старой деталью, чтобы после сборки шатун и педаль свободно проходили возле пера рамы.

Когда левый шатун меняют отдельно

Замена требуется при деформации рычага, повреждении педальной резьбы, трещинах или износе квадратного посадочного отверстия. Характерный признак изношенной посадки — люфт шатуна на валу, который возвращается после корректной затяжки крепежа. Продолжение езды с ослабленным соединением увеличивает подвижность между валом и отверстием, поэтому посадка разбивается быстрее. Перед установкой новой детали необходимо убедиться, что квадрат кареточного вала не имеет выраженного износа: поврежденный конус может не обеспечить плотную фиксацию исправного шатуна.

Рекомендации по установке

Старый шатун снимают подходящим съемником, не выбивая его с кареточного вала. Посадочные поверхности очищают и осматривают, после чего новый левый шатун размещают строго напротив правого — педальные рычаги должны быть развернуты на 180 градусов. Крепеж затягивают с моментом, предусмотренным производителем используемой системы, без произвольного перетягивания. Левую педаль сначала наживляют рукой, чтобы исключить повреждение резьбы, а окончательную затяжку выполняют подходящим инструментом.

После сборки проверяют отсутствие бокового люфта, свободное вращение шатунов и зазор до рамы на полном обороте. Если посадка не затягивается уверенно, появляется покачивание или педаль входит с перекосом, эксплуатацию откладывают до устранения причины. VERE 170 мм стоит выбирать для ремонта велосипеда только при одновременном совпадении стороны, длины, квадратного интерфейса каретки и параметров педального соединения.
