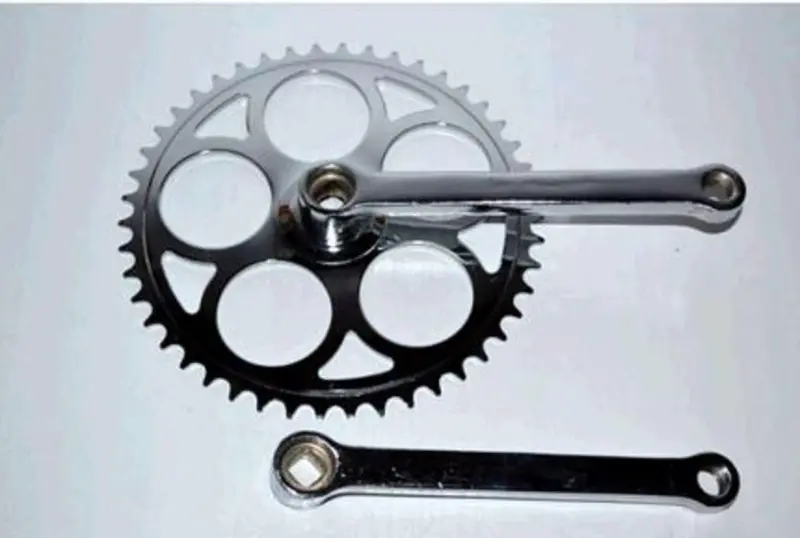

Система шатунов VERE 46T × 165 мм под квадрат, хромированная

Система шатунов VERE 46T × 165 мм под квадрат

Комплект предназначен для ремонта или замены передней части велосипедной трансмиссии с квадратной посадкой на вал каретки. Он объединяет ведущую звезду на 46 зубьев, правый шатун со звездой и отдельный левый шатун длиной 165 мм. При педалировании шатуны принимают усилие от педалей, вращают кареточный вал, а передняя звезда передает движение цепи. Такая конфигурация подходит для велосипеда, которому требуется одна передняя звезда с указанными параметрами.

Число 46T означает 46 зубьев ведущей звезды. Вместе с размером задней звезды этот параметр формирует передаточное отношение, поэтому при ремонте сохранение прежнего числа зубьев помогает оставить привычный характер трансмиссии. Длина 165 мм относится к обоим шатунам и задает радиус движения педалей. Если велосипед был рассчитан на такую длину, комплект позволяет заменить обе стороны одновременно, без сочетания шатунов разного размера.

Основные параметры

• Тип детали: система велосипедных шатунов с одной передней звездой.
• Количество зубьев: 46T.
• Длина шатунов: 165 мм.
• Посадка на каретку: под квадрат.
• Исполнение: хромированная поверхность.
• Состав системы: ведущая звезда, правый и левый шатуны.

Как проверить совместимость

Главный критерий — квадратный вал каретки. Такая посадка не заменяет крепление на клиньях, шлицевой вал или систему с интегрированной осью. У квадратного соединения существуют разные исполнения, поэтому перед покупкой нужно сопоставить посадку со старой системой и кареткой велосипеда. Также следует сравнить число зубьев, длину обоих шатунов и количество передних звезд. Совпадение только одного параметра не гарантирует правильную установку всей системы.

• Сверьте 46 зубьев с прежней ведущей звездой, если требуется сохранить текущее передаточное отношение.
• Измерьте старый шатун от центра оси каретки до центра оси педали: требуемое значение должно соответствовать 165 мм.
• Проверьте, что трансмиссия рассчитана на одну переднюю звезду и что цепь подходит к ее зубчатому венцу.
• Уточните длину вала каретки: она влияет на положение звезды относительно рамы и задних звезд.
• Сопоставьте резьбу установленных педалей с резьбой в новых шатунах; использовать неподходящую резьбу нельзя.

Если прежняя звезда имела другое число зубьев, поведение передачи изменится: при той же задней звезде изменятся усилие на педалях и расстояние, которое велосипед проходит за их оборот. При переходе на 46T дополнительно проверяют длину цепи, натяжение и отсутствие контакта звезды или шатуна с рамой. Эти проверки особенно важны, когда комплект ставится не как прямая замена, а вместо системы другой конфигурации.

Когда требуется замена

Поводом обновить систему могут быть изношенные или деформированные зубья, погнутый шатун, поврежденная педальная резьба, люфт в квадратной посадке либо следы удара. Перед ремонтом нужно исключить неисправность каретки и оценить состояние цепи: установка новой звезды с сильно изношенной цепью может не устранить шум, нестабильный ход или проскакивание. Одновременная проверка сопряженных деталей помогает получить предсказуемую работу после сборки.

Установка и контроль после сборки

Для снятия шатунов с квадратного вала обычно используют специальный съемник. Перед установкой очищают посадочные поверхности, осматривают вал каретки и резьбы, затем размещают правый и левый шатуны строго напротив друг друга — под углом 180°. Крепеж затягивают с моментом, указанным изготовителем каретки или велосипеда. Правая и левая педали имеют разное направление резьбы, поэтому их устанавливают каждая со своей стороны без чрезмерного усилия.

После сборки прокрутите систему без нагрузки и убедитесь, что звезда вращается ровно, цепь идет по зубьям без бокового увода, а шатуны не касаются рамы. Затем проверьте затяжку креплений после короткой пробной поездки. VERE 46T × 165 мм стоит выбирать как комплектную замену для велосипеда с квадратной кареткой, когда совпадают посадка, длина шатунов, число зубьев и остальные параметры трансмиссии.
