Передний вариатор KOK для Yamaha JOG 50, вал 13 мм

Передний вариатор KOK для Yamaha JOG 50 под вал 13 мм

Передний вариатор предназначен для вариаторной трансмиссии скутеров Yamaha JOG 50 с посадкой под вал диаметром 13 мм. Деталь устанавливается в передней части привода и взаимодействует с приводным ремнем и задним шкивом. Ее задача — непрерывно изменять передаточное отношение по мере роста и снижения оборотов двигателя. Благодаря этому скутер может начинать движение, разгоняться и переходить в более высокий диапазон без ручного переключения передач.

Внутри подвижной части расположены шесть роликов. При увеличении оборотов центробежная сила перемещает их по наклонным дорожкам, подвижная щека сдвигается, а ремень выходит на больший рабочий радиус переднего шкива. При снижении оборотов трансмиссия возвращается к меньшему передаточному диапазону. Состояние дорожек, роликов и поверхностей, контактирующих с ремнем, поэтому непосредственно влияет на равномерность изменения передаточного отношения, характер старта и реакцию привода на открытие газа.

Конструкция и назначение

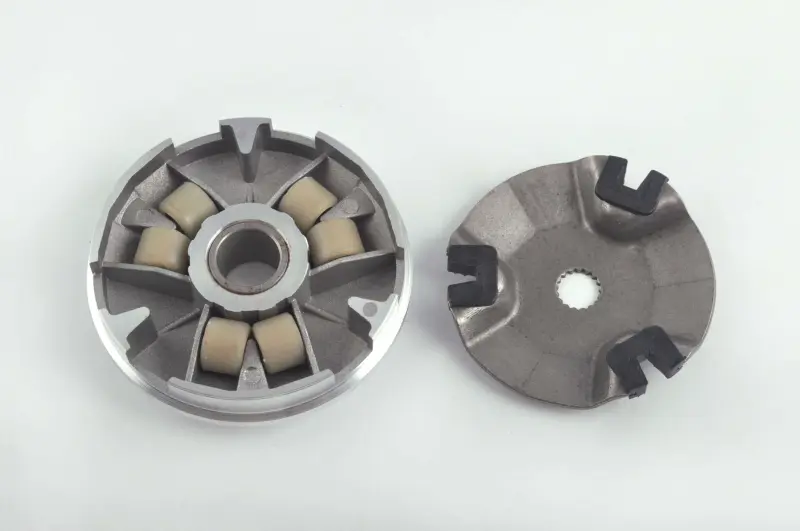

Вариатор выполнен с шестью роликовыми дорожками и центральной посадкой. Задняя направляющая пластина имеет шлицевое центральное отверстие и три направляющих участка. Такая схема удерживает подвижные детали в правильном положении во время вращения и позволяет роликам перемещаться по своим дорожкам. Модель KOK рассчитана на ремонт штатной вариаторной трансмиссии Yamaha JOG 50 при условии соответствия конкретной модификации скутера и диаметра посадочного вала.

Деталь применяют при износе роликовых дорожек, появлении биения или люфта, повреждении поверхностей шкива, а также во время комплексного обслуживания привода. Замена может потребоваться, если прежний вариатор не обеспечивает равномерного перемещения щеки либо имеет механические повреждения. Одновременно следует оценить состояние ремня, роликов, направляющей пластины, втулки, неподвижной щеки и крепежа: изношенные соседние детали способны повлиять на работу нового вариатора.

Как проверить совместимость

• Модель техники: вариатор предназначен для Yamaha JOG 50, однако у этой серии существуют разные исполнения трансмиссии.
• Посадочный размер: обязательный критерий — вал диаметром 13 мм. Вариант под другой диаметр устанавливать нельзя.
• Форма деталей: перед покупкой сопоставьте расположение шести дорожек, центральную посадку и конфигурацию задней направляющей пластины со снятым вариатором.
• Сопряженные компоненты: проверьте соответствие втулки, неподвижной щеки, ремня и крепежных деталей используемой трансмиссии.
• Ролики: их размер и масса должны соответствовать выбранной настройке привода; произвольно смешивать ролики с разными параметрами не следует.

Установка и обслуживание

Монтаж выполняют на очищенный вал и только после осмотра посадочных мест. Ролики размещают в дорожках одинаковой стороной и контролируют, чтобы они свободно занимали предусмотренное положение. Направляющую пластину устанавливают без перекоса, после чего детали шкива и ремень собирают в последовательности, установленной для конкретной версии Yamaha JOG 50. Крепеж затягивают с моментом, предусмотренным технической документацией скутера: недостаточная или чрезмерная затяжка может нарушить фиксацию деталей.

На поверхности, по которым движется ремень, не должны попадать масло и другие смазочные составы. После сборки необходимо убедиться, что ремень расположен правильно, щеки не заклинивают, а крепеж надежно зафиксирован. Первый запуск проводят после окончательной проверки сборки и установки крышки трансмиссии. Если ремонт выполняется одновременно с заменой роликов или ремня, параметры новых деталей подбирают как единый комплект настроек, чтобы сохранить предсказуемую работу привода.

Этот передний вариатор подходит для восстановления трансмиссии Yamaha JOG 50 с 13-миллиметровой посадкой. Точная сверка модификации, размеров снятых деталей и состояния сопряженных компонентов помогает избежать ошибки при выборе и получить корректную работу привода после ремонта.
