Коленвал JING для детского ATV

Коленчатый вал предназначен для ремонта двигателя детского квадроцикла ATV, в котором применяется исполнение JING. Деталь устанавливается внутри двигателя и через шатун принимает возвратно-поступательное движение поршня, преобразуя его во вращение. От состояния коленвала зависят плавность вращения, корректная передача усилия и отсутствие лишнего люфта в сопряженных деталях. Замена требуется после подтвержденного износа, повреждения посадочных поверхностей, деформации либо неисправности шатунного соединения.

Назначение и конструкция

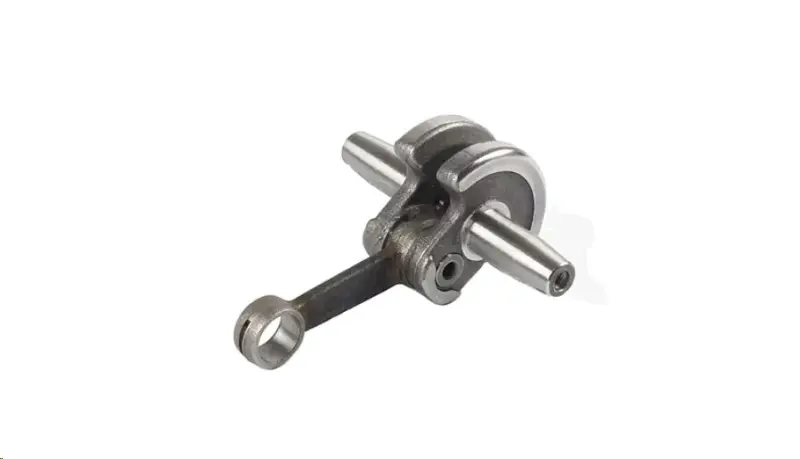

Конструкция включает две щеки коленвала, соединенный с ними шатун и два выходных конца вала. Такая сборка связывает поршневую часть двигателя с вращающимися механизмами. При движении поршня шатун воздействует на кривошип, а коленвал передает полученное вращение дальше. Поэтому состояние детали оценивают вместе с подшипниками, посадочными местами картера, поршневым пальцем и деталями, которые устанавливаются на концы вала.

Коленвал JING относится к запчастям для детских ATV китайского типа. Одного указания «детский квадроцикл» для точного подбора недостаточно: у внешне похожей техники могут использоваться разные двигатели и разные варианты коленчатых валов. Если мотор ранее ремонтировали или заменяли, ориентироваться следует прежде всего на конструкцию установленного двигателя и параметры снятой детали.

Что проверить перед выбором

• Тип техники и двигателя. Убедитесь, что требуется именно коленвал исполнения JING для детского ATV, а не деталь от другой кубатуры или иной компоновки мотора.
• Габариты сборки. Сопоставьте общую ширину, размер и взаимное расположение щек, длину шатуна, а также положение его верхней головки.
• Оба конца вала. Сверьте их длину, диаметры, ступени, посадки под подшипники и форму крепежных участков. Левая и правая стороны должны соответствовать снятому коленвалу каждая со своей стороны.
• Соединение с поршнем. Проверьте размер верхней головки шатуна и соответствие поршневому пальцу, который используется в вашем двигателе.
• Сопряженные детали. До разборки уточните состояние и размеры подшипников, сальников и деталей, устанавливаемых на концы вала. Их наличие в составе этой позиции не заявлено, поэтому необходимый набор для ремонта определяют отдельно.

Установка и контроль после ремонта

Для замены коленвала двигатель разбирают с доступом к картеру. После снятия старой детали очищают посадочные места и проверяют картер, подшипники и уплотнения: выраженный износ этих компонентов может помешать правильной установке нового вала. Также осматривают поршневой палец и верхнюю головку шатуна, чтобы не собирать двигатель с поврежденными сопряжениями.

Монтаж требует подходящей оснастки и соблюдения порядка сборки конкретного двигателя. Усилие при запрессовке прикладывают так, чтобы не деформировать щеки и не нагружать шатун боковым давлением. После соединения картера коленвал должен проворачиваться свободно, без заеданий и заметного биения; осевой зазор и затяжку крепежа проверяют по требованиям двигателя. Перед первым запуском контролируют правильность установки всех снятых деталей и наличие предусмотренной смазки.

Эта позиция подходит для планового восстановления детского ATV с соответствующим исполнением коленвала JING. Точное сравнение со снятой деталью до заказа помогает избежать несовпадения посадок и выполнить ремонт без повторной разборки мотора.
