Неподвижная щека вариатора Yamaha JOG 50, алюмиминий, d-13

Неподвижная щека вариатора Yamaha JOG 50, алюминий, d-13

Неподвижная щека предназначена для ремонта переднего шкива вариаторной трансмиссии CVT скутера Yamaha JOG 50. Она образует одну из рабочих поверхностей ведущего шкива и работает в паре с подвижной половиной: между ними располагается ремень вариатора. Исправное состояние щеки важно для правильной сборки узла и нормальной работы ремня в пределах конструкции вариатора.

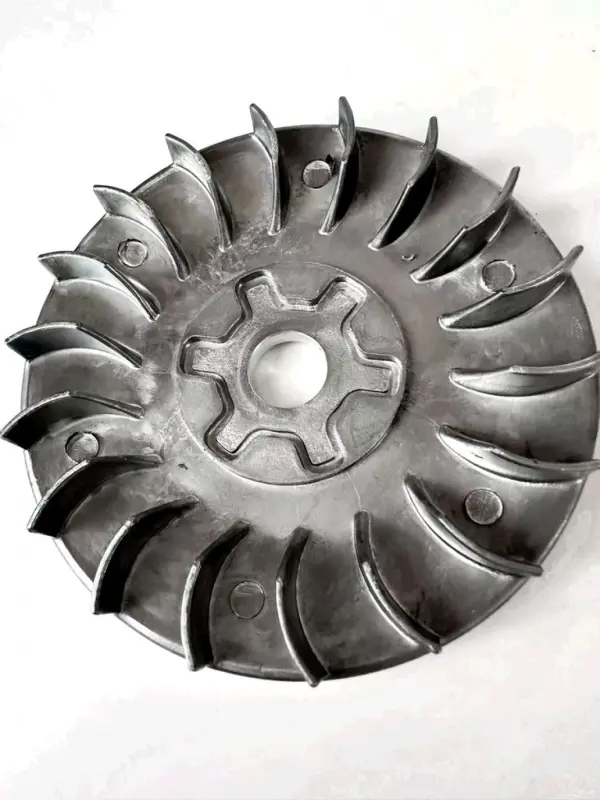

Деталь выполнена из алюминия и имеет размерное обозначение d-13. В конструкции предусмотрены центральная посадочная часть и наружный диск с направленными радиальными лопастями. Такое исполнение соответствует неподвижной щеке с крыльчаткой для вариатора Yamaha JOG. Рабочая поверхность диска непосредственно участвует в работе переднего шкива, поэтому при подборе необходимо учитывать не только модель скутера, но также посадку и профиль заменяемой детали.

Когда требуется замена

Новую щеку устанавливают, если на прежней детали появился заметный износ рабочей дорожки, обнаружена деформация, повреждена центральная посадочная зона либо передний вариатор ремонтируется с заменой нескольких компонентов. Состояние поверхности, контактирующей с ремнем, нужно оценивать вместе с общим состоянием узла. Замена щеки позволяет восстановить комплектность переднего шкива, если выбранная деталь совпадает с установленным исполнением.

При ремонте осмотрите не только неподвижную щеку. Проверьте ремень, подвижную половину шкива и остальные элементы переднего вариатора. Износ соседних компонентов не исчезает после замены одной детали, поэтому состояние узла следует оценивать в комплексе. Это особенно важно при выраженной выработке рабочей дорожки или повреждениях, которые могли повлиять на совместно работающие части.

Как правильно подобрать щеку

Для Yamaha JOG существуют разные модификации, поэтому одного указания модели недостаточно. Перед заказом снимите установленную щеку и сравните размерное обозначение d-13, форму центральной посадки, профиль рабочей поверхности для ремня, общий профиль диска и исполнение радиальных лопастей. Внешне похожие детали могут иметь разные посадочные параметры, поэтому ориентироваться только на внешний диаметр или сходное расположение лопастей не следует.

Сравнивайте все основные признаки одновременно. Назначение для Yamaha JOG подтверждает тип применения, обозначение d-13 помогает определить нужное размерное исполнение, а форма посадки и профиль диска позволяют проверить соответствие конкретному вариаторному узлу. Такой подход снижает риск приобрести визуально похожую, но отличающуюся по посадке деталь.

Установка в вариаторный узел

Щека монтируется как неподвижная половина переднего шкива. При установке вариатор собирают в штатной последовательности, предусмотренной для конкретного скутера. Ремень должен быть правильно расположен между рабочими поверхностями неподвижной и подвижной половин. До завершения сборки необходимо убедиться, что посадочная часть выбранной щеки соответствует заменяемой детали, диск установлен в нужном положении, а элементы узла размещены в своей последовательности.

Эта алюминиевая неподвижная щека d-13 подходит для восстановления переднего вариатора Yamaha JOG 50 при совпадении центральной посадки, профиля диска и исполнения лопастей со снятой деталью. Она рассчитана именно на работу в составе ведущего шкива и применяется при плановой замене изношенной или поврежденной неподвижной половины.
