Передний вариатор Yamaha BWS 100 DONGXIN с пальцем, щекой и крестом

Передний вариатор DONGXIN для Yamaha BWS 100

Комплект предназначен для ремонта передней части вариаторной трансмиссии скутера Yamaha BWS 100. Этот механизм передает вращение от коленчатого вала на приводной ремень и участвует в автоматическом изменении передаточного отношения. По мере роста оборотов ролики перемещаются по дорожкам подвижной щеки, половины шкива сближаются, а ремень выходит на больший рабочий радиус. При снижении оборотов происходит обратное перемещение. От состояния сопряженных деталей поэтому зависят начало движения, равномерность разгона и корректная работа ременного привода.

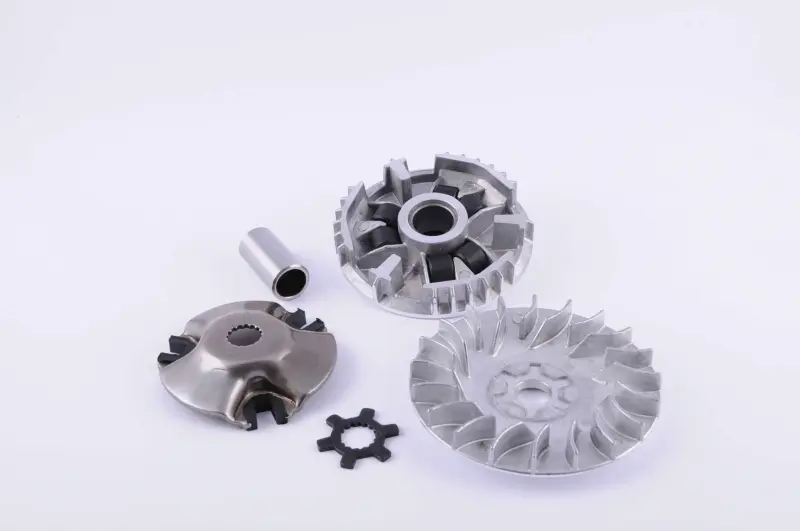

В состав представленного вариаторного механизма входят корпус подвижного шкива с дорожками для роликов, наружная щека с крыльчаткой, палец-втулка, задняя направляющая пластина в форме креста и направляющая деталь. Такая конфигурация позволяет заменить сразу несколько взаимосвязанных частей переднего шкива, если прежние поверхности получили выработку или детали перестали перемещаться без заеданий. Ролики и приводной ремень в заявленном составе не указаны, поэтому их наличие и состояние необходимо учитывать отдельно при планировании ремонта.

Когда требуется проверка вариатора

Осмотр переднего шкива уместен при рывках во время старта, неравномерном наборе скорости, постороннем шуме со стороны крышки трансмиссии или заметной выработке деталей после разборки. Причиной подобных проявлений может быть не только сам вариатор: одновременно проверяют ролики, ремень, задний шкив и сцепление. Решение о замене принимают после дефектовки, обращая внимание на состояние дорожек роликов, поверхности втулки, посадочных мест, направляющих и плоскостей, между которыми движется ремень.

Что сверить перед заказом

• Модель скутера. Комплект заявлен для Yamaha BWS 100; обозначение BWS без указания объема недостаточно, поскольку детали версий с другим двигателем могут отличаться.
• Исполнение снятого механизма. Сравните форму подвижной щеки, количество и расположение дорожек, конструкцию креста, направляющих и крыльчатки.
• Посадочные параметры. Проверьте диаметр и длину пальца-втулки, центральные отверстия, шлицевую часть наружной щеки и общую высоту собранного шкива.
• Сопряженные детали. Убедитесь, что используемые ролики соответствуют дорожкам, а ремень подходит к трансмиссии конкретной модификации Yamaha BWS 100.

Сверка особенно важна, если на скутере ранее меняли двигатель, коленчатый вал или компоненты трансмиссии. В таком случае одной записи о модели в документах может быть недостаточно: надежнее сопоставить новый комплект с фактически снятыми деталями. Не следует переносить в новую сборку ролики с плоскими участками, поврежденные направляющие либо ремень с трещинами и выраженным износом боковых граней.

Установка и обслуживание

Перед монтажом очищают корпус трансмиссии и проверяют свободное перемещение деталей на пальце-втулке. Ролики размещают в предназначенных для них дорожках, крест и направляющие устанавливают в том же рабочем положении, которое предусмотрено конструкцией переднего шкива. Поверхности щек, контактирующие с ремнем, должны оставаться чистыми: загрязнение ухудшает сцепление ремня со шкивом. Шайбы, наружную щеку и крепеж собирают в штатной последовательности, а затяжку выполняют с моментом, указанным в руководстве для соответствующей версии скутера.

После сборки необходимо убедиться, что ремень расположен правильно, наружная щека установлена без перекоса, а крепеж надежно затянут. Первый запуск проводят с контролем постороннего шума и поведения трансмиссии. Правильно подобранный передний вариатор DONGXIN подходит для планового восстановления привода Yamaha BWS 100 и помогает вернуть механизму предусмотренный диапазон перемещения ремня без сохранения изношенных основных деталей шкива.
