Передний вариатор предназначен для обслуживания вариаторной трансмиссии скутера Suzuki AD50. Деталь относится к ведущей части привода и совместно с роликами, неподвижной щекой и ремнем участвует в изменении передаточного отношения. Такое решение позволяет трансмиссии подстраивать рабочий диаметр шкива под частоту вращения двигателя: при перемещении подвижной щеки ремень занимает другое положение между половинами шкива.

Назначение и конструкция

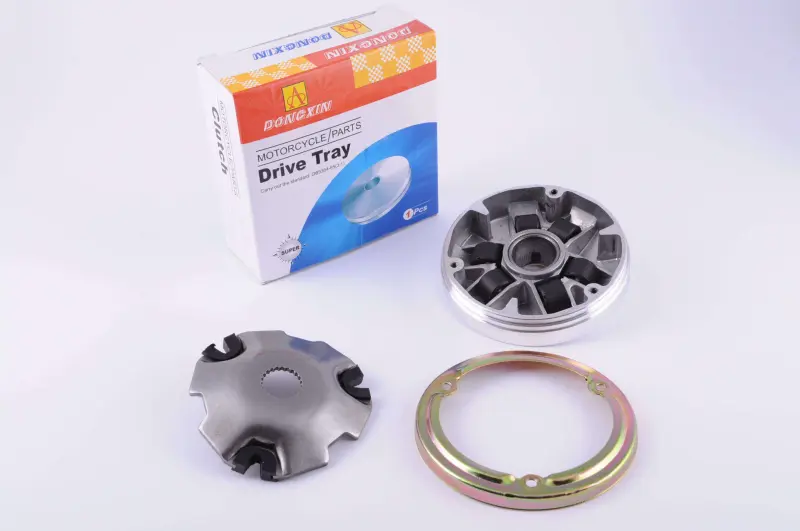

В конструкции предусмотрены подвижная щека с центральным посадочным отверстием, внутренние направляющие для роликов, профилированная ответная пластина и кольцевая пластина. Радиально расположенные дорожки задают направление движения роликов. Когда частота вращения увеличивается, ролики перемещаются по профилю дорожек и воздействуют на подвижную часть вариатора. В результате меняется положение ремня и передаточное отношение трансмиссии. Состояние дорожек, посадочной зоны и рабочей поверхности щеки непосредственно связано с тем, насколько свободно и равномерно перемещаются детали механизма.

Замена переднего вариатора требуется при выраженной выработке дорожек, повреждении поверхности, по которой работает ремень, биении или люфте. Поводом для диагностики также могут стать рывки при разгоне, нестабильная работа трансмиссии либо ограниченное перемещение ремня по шкиву. Эти признаки не всегда указывают только на вариатор, поэтому во время разборки проверяют ролики, ремень, втулку, неподвижную щеку и остальные сопряженные детали.

Как правильно подобрать

Модель AD50 является основным критерием совместимости, однако перед заказом необходимо учесть модификацию скутера и сопоставить новую деталь с демонтированным вариатором. Для проверки подходят следующие признаки:

• Наружный диаметр щеки — определяет соответствие габаритам привода и рабочей зоне ремня.
• Диаметр центрального отверстия — должен соответствовать посадочной части и применяемой втулке.
• Глубина и общий профиль корпуса — влияют на положение вариатора относительно ремня и соседних деталей.
• Количество, форма и расположение дорожек — должны совпадать с конструкцией используемого комплекта роликов.
• Форма ответной пластины и направляющих — проверяется по снятой детали, чтобы исключить несовпадение сопрягаемых участков.

Не следует выбирать передний вариатор только по сходному внешнему диаметру или общему виду. В трансмиссиях разных моделей могут отличаться посадка, вылет щеки, профиль дорожек и геометрия пластин. Надежнее одновременно сверить обозначение модели скутера и основные размеры старой детали. Если вариатор ранее менялся, ориентироваться стоит на фактическую конфигурацию привода, а не только на установленную запчасть неизвестного происхождения.

Установка и обслуживание

Перед монтажом очищают отсек вариаторной трансмиссии и осматривают поверхности, контактирующие с ремнем. На них не должно оставаться загрязнений, способных ухудшить работу привода. Ролики проверяют на плоские участки и неравномерный износ, ремень — на трещины, расслоение и заметное уменьшение ширины, а втулку и посадочную часть — на задиры и избыточный люфт. Изношенные соседние детали способны помешать нормальной работе нового вариатора.

Сборку выполняют в штатной последовательности Suzuki AD50, контролируя положение роликов и пластин. Крепеж затягивают с моментом, указанным в руководстве по ремонту конкретной модификации скутера. Ремень при затяжке не должен оказаться зажатым между рабочими поверхностями переднего шкива. После монтажа проверяют свободное вращение и правильное расположение всех деталей привода. Передний вариатор DONGXIN подходит для планового восстановления трансмиссии Suzuki AD50, когда требуется заменить изношенную подвижную часть и сохранить стандартную схему вариаторного привода.
