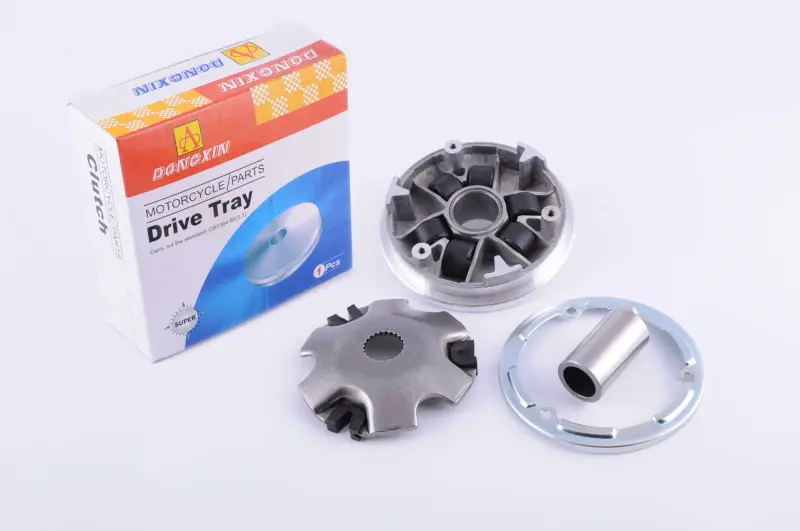

Передний вариатор Suzuki Address AD110 с пальцем DONGXIN

Передний вариатор DONGXIN для Suzuki Address AD110

Передний вариатор предназначен для вариаторной трансмиссии скутера Suzuki Address AD110. Он передает вращение от двигателя к приводному ремню и участвует в плавном изменении передаточного отношения во время старта, набора скорости и движения. Исправное состояние деталей вариатора важно для предсказуемого отклика на газ, равномерного разгона и правильного перемещения ремня между рабочими диаметрами шкива.

Это исполнение DONGXIN обозначено как вариант с пальцем. В конструкции вариатора палец представляет собой цилиндрическую направляющую втулку, относительно которой перемещается подвижная часть шкива. При ремонте необходимо оценивать не только состояние рабочих поверхностей вариатора, но и посадку втулки: выраженный люфт, следы задиров или неравномерная выработка способны нарушить свободное и соосное перемещение деталей.

Когда требуется проверка вариатора

Поводом для разборки трансмиссии могут быть ухудшение плавности старта, задержка реакции на открытие газа, неравномерный разгон, посторонний шум или заметное изменение поведения скутера. Сам вариатор заменяют при износе дорожек, биении, люфте либо повреждении поверхностей, по которым работает ремень. Похожие признаки могут возникать также из-за ремня, роликов, направляющих или сцепления, поэтому перед ремонтом полезно осмотреть весь открытый механизм и определить фактическую причину неисправности.

Что сверить при подборе

• Модель скутера. Позиция рассчитана на Suzuki Address AD110; обозначение модели следует проверять по документам и данным конкретной модификации техники.
• Геометрию снятой детали. Сравните наружный диаметр, профиль центрального отверстия, форму ответной пластины, расположение направляющих и конфигурацию рабочих дорожек.
• Параметры пальца. До установки сопоставьте его длину, наружный и внутренний диаметры с прежней втулкой. Эти размеры влияют на посадку вариатора и положение его частей на валу.
• Состав ремонтируемого механизма. Проверьте, какие детали уже пригодны для дальнейшей работы, а какие требуют одновременной замены. Это помогает избежать повторной разборки трансмиссионного кожуха.

Установка и обслуживание

Монтаж выполняют на чистые посадочные поверхности без песка, металлической пыли и остатков разрушенных деталей. Перед сборкой осматривают приводной ремень, ролики, направляющие, ответную щеку, резьбу и шлицевую часть вала. Ремень не должен быть зажат между щеками в положении, мешающем полностью посадить вариатор и затянуть крепеж. Крепежную гайку затягивают моментом, предусмотренным сервисной документацией Suzuki для конкретной версии скутера.

Смазочные материалы не должны попадать на поверхности, контактирующие с ремнем. Порядок размещения шайб, втулок и остальных деталей сохраняют в соответствии со штатной схемой трансмиссии. После сборки шкив должен вращаться без перекоса и заеданий, а внутри кожуха не должно оставаться инструмента или посторонних предметов. Если степень износа сопряженных деталей сложно оценить самостоятельно, установку и диагностику стоит поручить мастеру, знакомому с вариаторными приводами скутеров.

Передний вариатор DONGXIN подходит для планового восстановления трансмиссии Suzuki Address AD110 при подтвержденном совпадении конструкции и размеров со снятым комплектом. Тщательная сверка до монтажа особенно важна для техники разных годов и рыночных исполнений, где одинаковое коммерческое обозначение не всегда означает полную взаимозаменяемость каждой детали.
