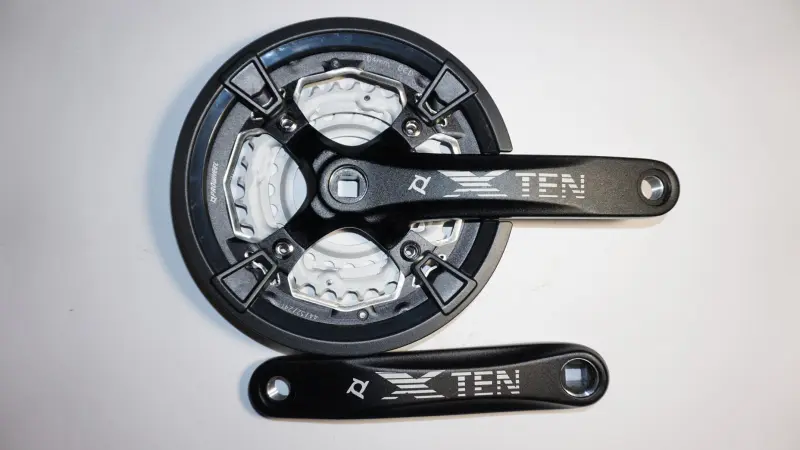

Система шатунов 24/34/44T, 170 мм, под квадрат, с защитой

Система шатунов 24/34/44T под квадрат

Комплект предназначен для велосипедной трансмиссии с тремя передними звездами. Он объединяет правый шатун со звездами на 24, 34 и 44 зуба, отдельный левый шатун и наружную защиту большой звезды. Длина шатунов составляет 170 мм, а соединение с валом каретки выполнено под квадрат. Такое сочетание параметров подходит для замены системы с аналогичной посадкой и помогает сохранить привычную геометрию педалирования.

Три звезды позволяют выбирать передаточное отношение под условия поездки. Малая звезда на 24 зуба используется, когда требуется легче вращать педали на подъеме или при движении с небольшой скоростью. Средняя звезда на 34 зуба удобна для обычного темпа, а большая на 44 зуба обеспечивает более высокую передачу на ровной дороге. Переключение между ними выполняет передний переключатель, поэтому система рассчитана на велосипед, где предусмотрена трансмиссия с тремя передними позициями.

Конструкция и назначение

• Три передние звезды 24/34/44T. Диапазон включает малую, среднюю и большую передачу для разных темпов движения и рельефа.
• Два шатуна длиной 170 мм. Правый шатун соединен с блоком звезд, левый устанавливается с противоположной стороны каретки.
• Посадка под квадрат. Оба шатуна предназначены для соответствующего квадратного вала каретки.
• Наружная защита. Она частично закрывает большую звезду со стороны шатуна и уменьшает вероятность случайного контакта одежды с зубьями.
• Черное исполнение. Шатуны и наружная часть системы выдержаны в одном цвете; в конструкции используется алюминий.

Что проверить перед выбором

Сначала сопоставьте количество и размер передних звезд со старой системой. Комбинация должна составлять именно 24/34/44T, если требуется сохранить прежний диапазон передач и положение переднего переключателя. Затем проверьте длину шатунов: вариант 170 мм стоит выбирать вместо детали такой же длины либо после осознанной проверки геометрии велосипеда. Изменение этого размера влияет на траекторию педалей, положение ног и расстояние от педали до поверхности в нижней точке.

Совпадения обозначения «под квадрат» недостаточно для окончательного подбора. Длина вала каретки должна обеспечивать правильное положение звезд относительно цепи, рамы и переднего переключателя. Слишком близкая установка может привести к контакту большой звезды или защиты с пером рамы, а чрезмерное удаление усложняет настройку переключения. Сравните посадку старой системы, расстояние до рамы и положение звезд относительно кассеты или трещотки.

Также оцените состояние цепи, каретки и переднего переключателя. Заметно растянутая цепь способна работать с новыми зубьями хуже, а люфт в каретке не устраняется заменой одних шатунов. Рамка переключателя должна охватывать диапазон трех звезд и корректно проходить над большой звездой на 44 зуба. Перед покупкой полезно убедиться, что защитный диск помещается возле рамы и не мешает установленным аксессуарам.

Установка и проверка

Для демонтажа системы под квадрат обычно применяется съемник шатунов. После снятия старых деталей следует очистить и осмотреть грани вала: выраженная выработка, деформация или люфт требуют отдельного обслуживания каретки. Правый шатун устанавливают со стороны привода, левый располагают напротив него под углом 180 градусов. Крепеж затягивают с усилием, предусмотренным производителем велосипеда или каретки, без перекоса шатуна на квадратной посадке.

После монтажа необходимо проверить свободное вращение, расстояние до рамы и прохождение цепи по всем трем звездам. Затем настраивают высоту рамки, ограничители и натяжение троса переднего переключателя. Цепь не должна спадать внутрь или наружу, постоянно задевать рамку либо перескакивать под нагрузкой. Такая проверка особенно важна при одновременной замене изношенной системы и цепи.

Комплект подходит для ремонта велосипеда с трехзвездочной передней трансмиссией, квадратным валом каретки и шатунами длиной 170 мм. Точное совпадение числа зубьев, типа посадки и положения звезд помогает установить систему без нежелательного изменения диапазона передач и привычной посадки велосипедиста.
