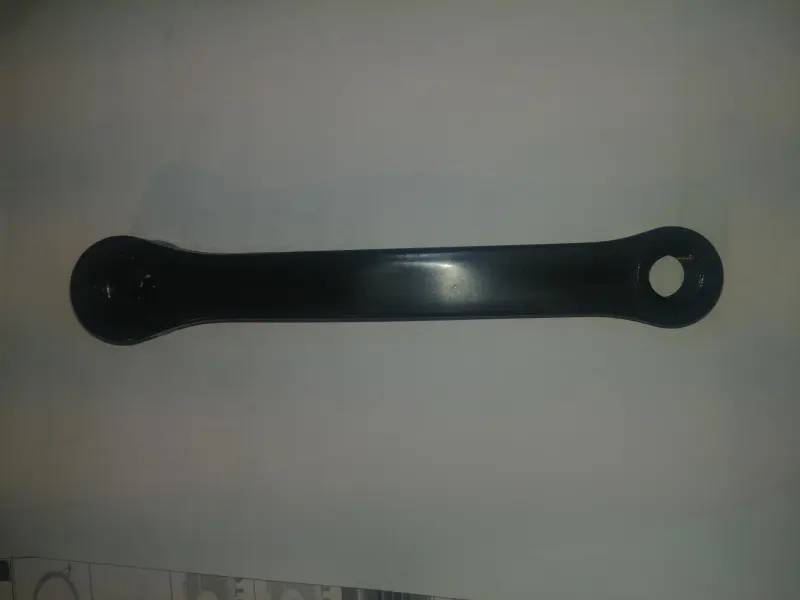

Левый велосипедный шатун 170 мм под квадрат, черный

Левый велосипедный шатун 170 мм под квадрат

Деталь предназначена для установки с левой, неприводной стороны велосипеда. Шатун служит рычагом между левой педалью и валом каретки: принимает усилие ноги, вращается вместе с парным правым шатуном и участвует в передаче вращения на велосипедную трансмиссию. Отдельный левый шатун удобен при ремонте, когда правая часть системы со звездами остается исправной, а повреждена именно сторона без звезд.

Модель имеет длину 170 мм, квадратную посадку на вал каретки и черное исполнение. Эти параметры определяют подбор: совпадение только цвета или общей формы недостаточно. Длина влияет на положение педали относительно оси каретки, а тип посадочного отверстия — на соединение шатуна с валом. Поэтому новую деталь сравнивают со снятой до начала монтажа.

Что проверить перед выбором

• Сторона установки. Это левый шатун, то есть деталь для стороны велосипеда, противоположной передним звездам при обычной компоновке привода.
• Длина 170 мм. Для корректного сравнения длину шатуна определяют между центром отверстия под ось педали и центром посадки на вал каретки. Левый и правый шатуны должны быть одинаковой длины.
• Квадратная посадка. Вал каретки должен иметь соответствующий четырехгранный конец. Шлицевые, интегрированные и другие варианты крепления для этой детали не подходят. Дополнительно следует сверить стандарт конуса и посадочные размеры.
• Положение квадрата. Сравните ориентацию граней посадочного отверстия относительно продольной оси старого шатуна. Это необходимо, чтобы после установки левый и правый рычаги располагались строго напротив друг друга.
• Педаль и профиль детали. До покупки сопоставьте резьбу педали, форму изгиба, вылет и расстояние до пера рамы. Педаль должна вкручиваться в левый шатун без перекоса, а установленная деталь не должна задевать раму или создавать заметно иное положение стопы.

Когда требуется замена

Новый левый шатун нужен при деформации после удара, трещине, повреждении резьбы под педаль, разбитом квадратном отверстии или повторном ослаблении соединения с валом. Езда с люфтом ускоряет износ посадки: квадрат перестает удерживаться с нужным натягом, появляется движение и крепеж уже не может надежно прижать деталь. Перед заменой проверьте также состояние квадратного конца каретки и крепежа. Если поврежден сам вал, установка одного нового шатуна не устранит причину люфта.

Установка и контроль после ремонта

Для снятия шатуна с квадратной посадки обычно применяют шатунный съемник подходящего типа. Посадочные поверхности очищают, затем деталь устанавливают на левый конец вала так, чтобы она находилась под углом 180° к правому шатуну. Крепеж затягивают моментом, указанным изготовителем каретки или системы; произвольная слабая затяжка приводит к перемещению шатуна на конусе и повреждению квадрата.

Левую педаль вворачивают с учетом направления ее резьбы, начиная от руки и не допуская перекоса. После сборки проверяют свободное вращение, отсутствие бокового люфта, касания рамы и постороннего скрипа. Если соединение ослабевает, поездку прекращают и повторно проверяют посадку, крепеж и состояние вала. При совпадении стороны, длины, типа и ориентации квадрата этот шатун позволяет восстановить исправную опору левой педали без замены пригодных деталей с правой стороны.
