Передний вариатор Honda Dio AF27 в комплекте

Комплект переднего вариатора для Honda Dio AF27

Передний вариатор предназначен для ремонта клиноременной трансмиссии скутера Honda Dio AF27. Механизм установлен на коленчатом валу и работает вместе с приводным ремнем и задним шкивом. Он передает крутящий момент к заднему колесу и автоматически меняет передаточное отношение в зависимости от оборотов двигателя. Исправное перемещение деталей вариатора помогает скутеру плавно начинать движение, последовательно набирать скорость и переходить от тягового режима к скоростному без ручного переключения передач.

При увеличении оборотов центробежная сила перемещает шесть роликов по профилированным дорожкам подвижной щеки. Ролики воздействуют через опорную пластину, подвижная щека приближается к наружной, а ремень поднимается на больший рабочий диаметр ведущего шкива. При уменьшении оборотов процесс происходит в обратном направлении. Поэтому состояние роликов, дорожек, втулки, направляющих и поверхностей обеих щек влияет на равномерность работы трансмиссии.

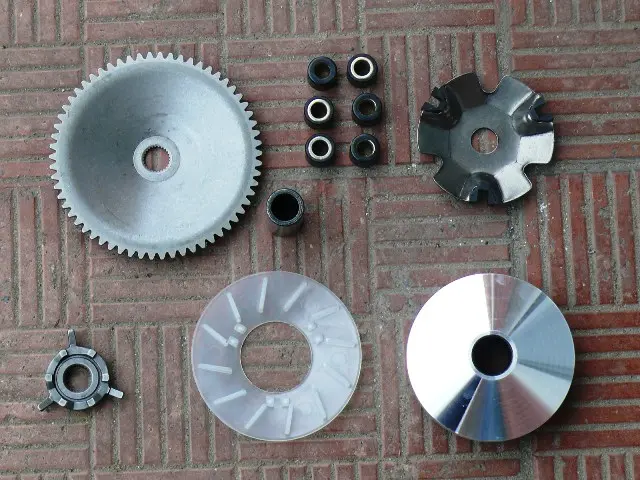

Детали комплекта и их назначение

• Подвижная щека содержит профилированные дорожки, по которым перемещаются ролики.
• Шесть роликов создают усилие для осевого перемещения подвижной щеки при наборе оборотов.
• Втулка вариатора, также называемая пальцем, направляет движение подвижной части по валу.
• Опорная пластина работает вместе с тремя направляющими и удерживает детали в требуемом взаимном положении.
• Наружная щека с крыльчаткой образует вторую поверхность ведущего шкива; лопасти обеспечивают движение воздуха в кожухе трансмиссии.
• Стартовая приводная деталь располагается со стороны наружной щеки и взаимодействует с механизмом запуска.

Комплект подходит для комплексного ремонта переднего вариатора, когда сопряженные детали имеют заметную или неравномерную выработку. Его применение позволяет одновременно заменить ролики, подвижную часть, втулку, опорную пластину с направляющими и наружную щеку. Это особенно уместно, если установка одного нового компонента не устраняет последствия износа остальных деталей механизма.

Когда требуется проверка вариатора

Основанием для разборки могут быть ухудшение разгона, потеря скорости, посторонний шум в кожухе трансмиссии или нестабильное изменение передаточного отношения. При осмотре проверяют ролики на износ и повреждения, дорожки — на задиры и неравномерную выработку, а втулку и подвижную щеку — на повреждения и чрезмерный люфт. Одновременно оценивают приводной ремень, состояние поверхностей шкива, задний вариатор и сцепление: похожие проявления не всегда связаны только с передним механизмом.

Как проверить совместимость

Заявленная применяемость комплекта — Honda Dio с кодом рамы AF27. Перед выбором необходимо сравнить его со снятыми деталями: форму обеих щек, количество роликов, конструкцию опорной пластины, расположение трех направляющих, параметры втулки, профиль шлицев и посадочные размеры. Такая проверка особенно важна для скутеров, которые раньше ремонтировались или получили другой двигатель либо компоненты трансмиссии. Одного обозначения модели недостаточно, если фактическая конфигурация техники была изменена.

Рекомендации по установке

Перед сборкой кожух очищают от пыли и продуктов износа, затем осматривают ремень и посадочные поверхности. Для Honda SK50M сервисная документация предписывает устанавливать подвижную щеку и ролики без смазки. Масло и смазочные составы не должны попадать на ремень и контактирующие с ним поверхности шкива, поскольку загрязнение вызывает проскальзывание. Ролики размещают в дорожках в правильном положении, а опорную пластину и направляющие устанавливают без перекоса.

Наружную щеку совмещают со шлицами коленчатого вала, крепеж затягивают предусмотренным для конкретной модификации моментом с применением подходящего фиксирующего инструмента. После сборки проверяют соосность деталей, свободное перемещение подвижной щеки и правильное положение ремня. Точный подбор и аккуратный монтаж помогают вернуть трансмиссии штатный диапазон автоматического изменения передаточного отношения.
