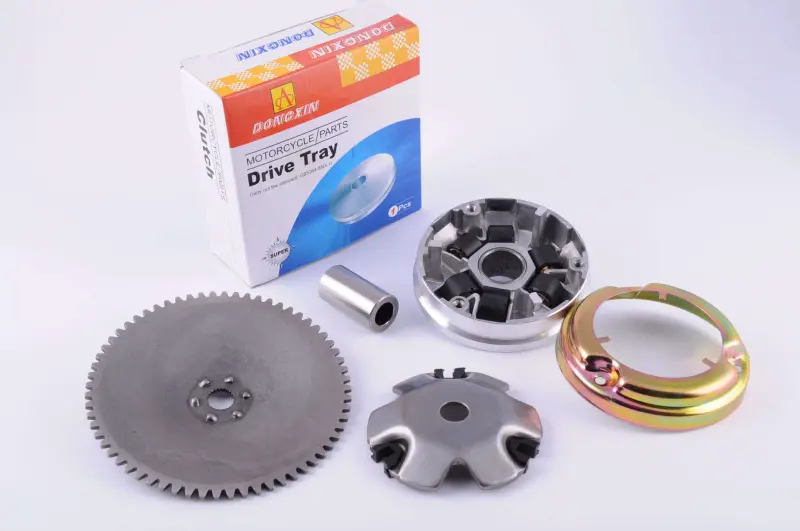

Передний вариатор Honda Dio AF18 DONGXIN с пальцем и щекой

Передний вариатор DONGXIN для Honda Dio AF18

Комплект предназначен для ремонта передней части вариаторной трансмиссии двухтактного скутера Honda Dio AF18 с двигателем объемом 50 см³. В состав позиции входят передний вариатор, палец и ответная щека. Эти детали устанавливаются на коленчатый вал и участвуют в передаче крутящего момента через вариаторный ремень. Комплект подходит для планового восстановления штатного привода, когда изношенные поверхности уже не обеспечивают нормальное перемещение ремня или при разборке обнаружены люфт, биение и механические повреждения.

Назначение и работа вариатора

Передний вариатор выполняет функцию ведущего шкива бесступенчатой трансмиссии. При изменении частоты вращения двигателя его подвижная часть смещается, а ремень переходит на другой рабочий радиус. Благодаря этому передаточное отношение меняется без ступенчатого переключения передач. Состояние дорожек, пальца, щек и поверхностей контакта с ремнем непосредственно влияет на то, насколько свободно перемещаются детали и как привод реагирует на изменение оборотов.

Для этой версии указаны диаметр вариатора 87 мм, диаметр ответной щеки 114 мм и посадка под тонкий вал диаметром 12 мм. Размер посадки особенно важен: детали для внешне похожих модификаций Honda Dio могут различаться по валу и геометрии. Перед заказом следует определить код модели скутера, измерить посадочный диаметр и сопоставить основные размеры со снятым комплектом.

Что проверить при подборе

• Модель техники: основное применение — Honda Dio AF18. Одного общего названия Dio недостаточно, поскольку разные поколения скутера используют отличающиеся детали трансмиссии.
• Посадка на коленчатый вал: комплект рассчитан на тонкий вал диаметром 12 мм. Замер выполняют по месту установки после демонтажа деталей.
• Габариты: сравните диаметр корпуса вариатора 87 мм и ответной щеки 114 мм с демонтированными компонентами.
• Сопряженные детали: оцените состояние ремня, крепежной гайки, шайб, шлицев коленчатого вала и деталей под крышкой трансмиссии. Поврежденные компоненты не должны мешать правильной посадке нового комплекта.

Когда требуется замена

Основанием для ремонта становятся износ дорожек, повреждение рабочих поверхностей, заметный люфт или биение. Неравномерная выработка способна препятствовать свободному ходу подвижной части и нарушать положение ремня. При разборке также проверяют палец: на нем не должно быть выраженных ступенек, задиров и деформаций. Ответную щеку осматривают по всей окружности, включая поверхность контакта с ремнем и центральную посадочную зону.

Причину нестабильной работы трансмиссии определяют комплексно. Вместе с вариатором проверяют ремень, ролики, направляющие и заднюю часть привода. Это позволяет не возлагать на одну новую деталь задачу компенсировать износ остальных компонентов. Если старые ролики устанавливаются повторно, они должны свободно располагаться в своих дорожках и не иметь плоских участков, сколов или сильной разницы в износе.

Рекомендации по установке

Монтаж выполняют на очищенную посадочную поверхность коленчатого вала. Детали располагают в том же порядке, который предусмотрен конструкцией Honda Dio AF18, без перестановки дистанционных шайб и втулок. Перед окончательной сборкой проверяют свободное перемещение подвижной части, правильное положение ремня и полную посадку щеки на вал. Крепеж затягивают моментом, указанным в сервисной документации скутера; ударное или перекошенное затягивание может повредить резьбу, шлицы либо посадочные поверхности.

После сборки вал следует осторожно провернуть вручную и убедиться, что детали не задевают крышку, а ремень расположен без перекоса. При первом запуске контролируют отсутствие постороннего шума, вибрации и следов контакта внутри корпуса трансмиссии. Точный подбор по модели AF18, посадке 12 мм и диаметрам снимаемых деталей помогает установить комплект без несовпадения геометрии.
