Барабан сцепления мотокосы STIHL FS 120/200/250 MECH

Барабан сцепления мотокосы STIHL FS 120/200/250 MECH

Деталь предназначена для ремонта привода мотокос STIHL FS 120, FS 200 и FS 250. В конструкции центробежного сцепления барабан принимает усилие от раздвигающихся колодок и передает вращение дальше к приводному валу и режущей оснастке. Именно его внутренняя цилиндрическая поверхность контактирует с колодками после увеличения оборотов двигателя, а центральная ступица связывает барабан с последующей частью привода.

Назначение и работа в сцеплении

На холостом ходу режущая оснастка исправной мотокосы должна оставаться неподвижной. При нажатии на курок газа обороты повышаются, колодки центробежного сцепления расходятся и прижимаются к внутренней поверхности барабана. Возникающее трение раскручивает барабан, после чего крутящий момент поступает к валу и режущему оснащению. Когда обороты снижаются, колодки отходят от поверхности барабана, и передача вращения прекращается.

Барабан работает в паре с муфтой сцепления, корпусом и стопорными деталями, но является отдельной позицией в конструкции FS 120. Поэтому при ремонте важно определить, какая именно деталь изношена: сам барабан, колодки и пружины муфты, подшипник корпуса либо элементы фиксации. Замена только барабана не устранит неисправность, если причина находится в соседней детали.

Что учитывать при подборе

• Тип запчасти: барабан центробежного сцепления мотокосы; в торговых каталогах встречается также название «тарелка вариатора».
• Заявленные модели: STIHL FS 120, FS 200 и FS 250.
• Ориентир детали: 4134 160 2900 — обозначение барабана в перечне запчастей FS 120 и в карточках совместимых деталей для трех указанных моделей.

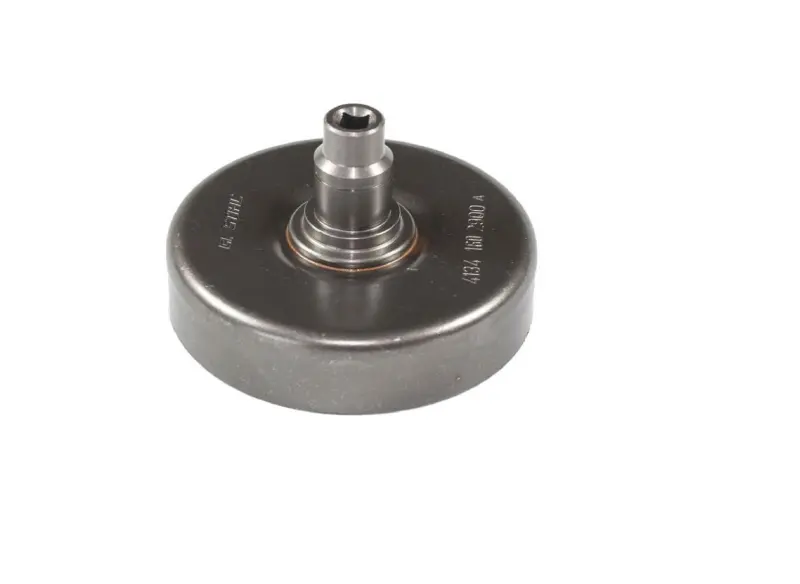

• Конструкция: круглая чашеобразная часть с внутренней поверхностью контакта и центральной ступицей.

Перед покупкой сверьте модель мотокосы, исполнение машины и обозначение демонтированной детали. Дополнительно сопоставьте форму центральной ступицы, посадку, наружный профиль и расположение стопорного кольца. Одного внешнего диаметра недостаточно: похожие барабаны могут отличаться посадочной частью и не работать с конкретным корпусом сцепления. Если техника ранее ремонтировалась, проверяйте установленную конфигурацию целиком, поскольку в ней могли быть заменены сопряженные компоненты.

Когда барабан требует внимания

Поводом для разборки сцепления могут быть пробуксовка при наборе оборотов, рывки во время передачи тяги, посторонний металлический звук, заметный нагрев зоны сцепления или отсутствие вращения привода при исправном двигателе. Эти признаки не указывают только на барабан: их также способны вызвать колодки, пружины, подшипник, приводной вал или неправильная настройка холостого хода. После демонтажа оценивают состояние внутренней контактной дорожки, отсутствие сильных задиров, деформации и следов перегрева, а также посадку ступицы.

Если режущая оснастка вращается при отпущенном курке газа, сначала проверяют регулировку холостого хода и состояние сцепления в сборе. Эксплуатацию возобновляют после устранения причины и контрольной проверки: на холостом ходу оснастка остается неподвижной, а при повышении оборотов привод включается без выраженной пробуксовки и ударов.

Установка и проверка после ремонта

Замену выполняют при остановленном и остывшем двигателе, получив доступ к корпусу сцепления и сохранив правильное положение стопорных деталей. Посадочные места очищают от загрязнений, соседние компоненты осматривают на износ, а барабан устанавливают без перекоса. Стопорное кольцо должно полностью занять свою канавку. До окончательной сборки проверяют свободное расположение барабана и отсутствие заедания, затем надежно закрепляют корпус и приводную трубу согласно сервисной схеме конкретной модификации.

Эта позиция подходит для целевого ремонта мотокос FS 120, FS 200 и FS 250, когда требуется именно барабан с ориентиром 4134 160 2900. Точная сверка старой детали и сопряженных компонентов помогает заменить причину неисправности, сохранить корректное включение сцепления и избежать повторной разборки.
