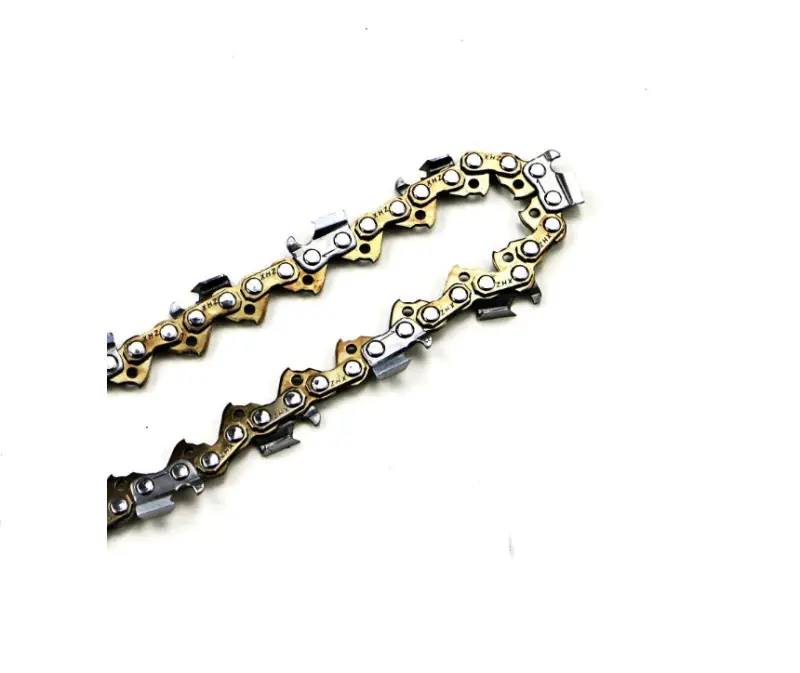

Пильная цепь STARS .325″, 1,5 мм, 72 звена, 18″, серп, для Goodluck GL4500

Пильная цепь STARS .325″ × 1,5 мм, 72 ведущих звена

Конфигурация предназначена для распиловки древесины бензопилой Goodluck GL4500 с направляющей шиной 18″ (45 см), рассчитанной на шаг .325″, толщину ведущего звена 1,5 мм и контур из 72 ведущих звеньев. Режущие зубья имеют профиль «серп». Золотистое исполнение отличает эту версию STARS от других цепей с близкими параметрами, однако при подборе решающими остаются размеры установленной пильной гарнитуры.

Во время работы ведущие звенья перемещаются в пазу шины и входят в зацепление с ведущей звездочкой, а расположенные поочередно режущие зубья формируют пропил. Все звенья соединены заклепками в замкнутый контур. Чтобы цепь свободно проходила по шине и правильно взаимодействовала со звездочками, каждый ее размер должен соответствовать конкретной комплектации пилы.

Основные параметры

• Шаг: .325″.
• Толщина ведущего звена: 1,5 мм, что соответствует пазу шины такого же размера.
• Количество ведущих звеньев: 72.
• Номинальная длина шины: 18″ (45 см).
• Профиль режущего зуба: серп.
• Назначение: пильная гарнитура Goodluck GL4500 с указанными параметрами.

Как проверить совместимость

Одной длины шины для выбора недостаточно. Необходимо одновременно сверить шаг, толщину ведущего звена, число ведущих звеньев и номинальную длину шины. Шаг .325″ должен совпадать с шагом ведущей звездочки и звездочки на носке шины, если она предусмотрена конструкцией. Размер 1,5 мм относится к толщине нижней части ведущего звена, которая проходит внутри направляющего паза. Более толстое звено не войдет в паз, а более тонкое получит излишний боковой люфт.

Число 72 определяет длину замкнутого контура. Поэтому две цепи для шин 18″ могут не быть взаимозаменяемыми, даже если у них совпадают шаг и толщина. Для Goodluck GL4500 выбирайте эту модель только тогда, когда на установленной шине или в руководстве пилы указана комбинация .325″, 1,5 мм и 72 ведущих звена. Если шина либо звездочка ранее менялись, ориентируйтесь на параметры фактически установленной гарнитуры.

Установка и первичная регулировка

Монтаж выполняют на выключенной пиле, защищая руки перчатками от острых кромок. Перед сборкой осматривают паз и направляющие кромки шины, а также ведущую звездочку: выраженный износ этих деталей может помешать нормальной работе новой цепи.

• Разместите цепь вокруг ведущей звездочки и уложите ведущие звенья по всей длине паза шины.
• На верхней стороне шины режущие кромки зубьев должны быть направлены вперед, к ее носку.
• Установите боковую крышку, совместите механизм натяжения и предварительно затяните крепеж.
• Приподняв носок шины, отрегулируйте натяжение: цепь должна прилегать к нижней кромке без провисания, двигаться рукой в перчатке и возвращаться в паз после легкого оттягивания.
• После окончательной затяжки крепежа еще раз проверьте свободное перемещение. После непродолжительной первой работы повторно проконтролируйте натяжение.

Эксплуатация и обслуживание

Пильная цепь, шина и звездочки должны постоянно получать предназначенное для них масло. Перед началом распиловки проверяйте работу системы смазывания, натяжение и отсутствие поврежденных режущих или ведущих звеньев. Чрезмерно тугой контур перемещается с сопротивлением, а ослабленный провисает под шиной; в обоих случаях требуется регулировка до продолжения работы.

Эта цепь подходит для плановой замены изношенной гарнитуры или подготовки запасного контура для Goodluck GL4500. Точное совпадение четырех параметров — .325″, 1,5 мм, 72 ведущих звена и шина 18″ — позволяет избежать выбора внешне похожей, но неподходящей цепи.
