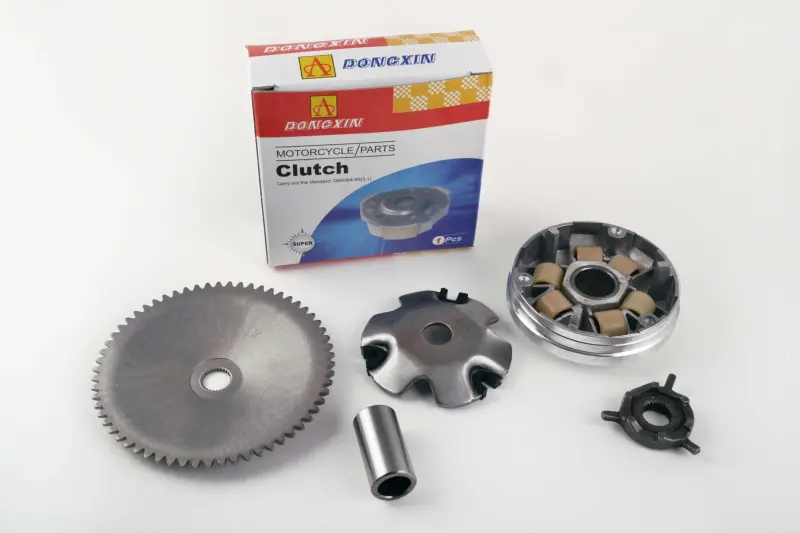

Передний вариатор DONGXIN для 4T GY6 50, комплект

Передний вариатор DONGXIN для четырехтактного GY6 50

Комплект предназначен для ремонта передней части бесступенчатой трансмиссии скутеров с четырехтактным двигателем GY6 объемом 50 см³. Подтверждена применяемость к распространенным моторам семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Вариатор устанавливается на коленчатый вал и вместе с приводным ремнем и задним шкивом автоматически изменяет передаточное отношение по мере набора оборотов.

В корпусе вариатора размещены шесть роликов. При вращении они перемещаются по направляющим и сдвигают подвижную часть шкива. Изменение расстояния между щеками заставляет ремень переходить на другой рабочий радиус: поэтому состояние роликов, направляющих, втулки и поверхностей шкива непосредственно влияет на плавность разгона и работу трансмиссии. Наружная щека образует вторую половину переднего шкива, а храповик участвует в работе механизма ножного запуска.

Состав и назначение деталей

• Передний вариатор с роликами — формирует подвижную половину ведущего шкива и изменяет положение ремня при наборе оборотов.
• Направляющая пластина — удерживает ролики в предусмотренных дорожках и передает их перемещение подвижной части.
• Палец вариатора — служит направляющей для осевого перемещения шкива и задает его посадку на валу.
• Наружная щека — работает в паре с вариатором как поверхность ведущего шкива, по которой перемещается ремень.
• Храповик кикстартера — обеспечивает взаимодействие переднего шкива с механизмом ножного запуска.

Такой набор удобен при комплексном ремонте, когда изношена не одна деталь, а несколько сопряженных компонентов переднего шкива. Совместная замена позволяет избежать сочетания новой поверхности со старой втулкой, роликами с плоскими участками или поврежденным храповиком. При этом ремень и детали заднего шкива относятся к другим позициям и перед сборкой проверяются отдельно.

Как правильно подобрать

Основной ориентир — четырехтактный двигатель GY6 50 и код мотора 139QMA либо 139QMB, включая варианты с префиксом 1P. Одного сходства корпуса скутера недостаточно: одинаковые по внешнему виду модели могут иметь другую трансмиссию. Перед заказом сравните снятый вариатор с новым по общей форме, посадке на коленчатый вал, длине пальца, профилю шлицев наружной щеки, исполнению храповика и расположению всех шайб. Отдельно проверьте, что установлен именно четырехтактный мотор: детали трансмиссии двухтактных скутеров к этому комплекту не приравниваются.

Если прежний вариатор был тюнинговым или трансмиссия уже переделывалась, сравнивать следует не только обозначение двигателя. Значение имеют фактическая конфигурация шкива, используемый ремень и последовательность дистанционных деталей. Не переносите в новую сборку случайные шайбы или ограничители без проверки их назначения: они влияют на положение щеки, свободный ход ремня и надежность фиксации гайки.

Когда требуется замена

Проверка переднего вариатора оправдана при рывках во время разгона, постороннем шуме со стороны крышки трансмиссии, неравномерной реакции на газ или обнаружении плоских участков на роликах. Основанием для замены также служат глубокие борозды и выработка на поверхностях шкива, повреждение направляющих, чрезмерный люфт на пальце, деформация наружной щеки либо износ деталей кикстартера. До установки нового комплекта нужно исключить повреждение ремня, резьбы коленчатого вала и ответных деталей запуска.

Рекомендации по установке

Монтаж выполняют на очищенную трансмиссию с соблюдением штатной последовательности деталей. Ролики должны свободно лежать в своих дорожках, а направляющая пластина — полностью сесть на место. При надевании узла удерживайте его собранным, чтобы ролики и направляющие не сместились. Ремень предварительно утапливают в заднем шкиве: это дает передним щекам сойтись без зажатия ремня между ними.

Поверхности, соприкасающиеся с ремнем, оставляют чистыми и сухими. После установки наружной щеки, храповика, шайбы и гайки убедитесь, что шлицы вошли в зацепление на полную доступную глубину. Гайку затягивают моментом, указанным в сервисной документации конкретного скутера. Перед закрытием крышки проверяют свободное положение ремня, отсутствие перекоса и правильную работу механизма ножного запуска.
