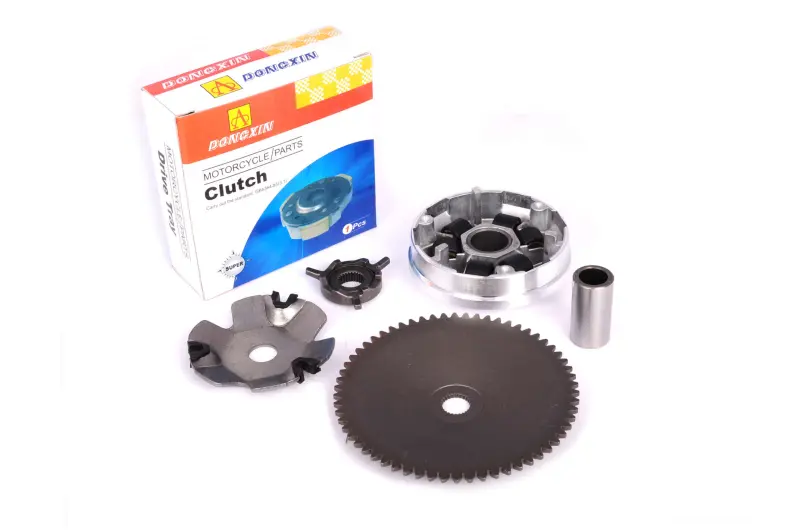

Передний вариатор DONGXIN для 4T GY6 50 с пальцем, щекой и храповиком

Передний вариатор DONGXIN для 4T GY6 50

Комплект предназначен для обслуживания передней части вариаторной трансмиссии четырехтактных скутеров семейства GY6 50. Передний вариатор работает на коленчатом валу и вместе с приводным ремнем изменяет передаточное отношение трансмиссии в зависимости от частоты вращения двигателя. За счет перемещения подвижной части шкива ремень переходит на другой рабочий радиус, поэтому состояние посадочных поверхностей и правильная сборка непосредственно влияют на плавность работы привода.

В набор входят передний вариатор, палец, щека и храповик. Такой состав удобен при ремонте, когда требуется заменить сразу несколько сопряженных деталей, а не оставлять в механизме изношенные компоненты старого комплекта. Палец служит направляющей и опорой для подвижной части вариатора. Щека участвует в формировании шкива, по которому перемещается приводной ремень. Храповик относится к механизму запуска и взаимодействует с его ответными деталями. Все компоненты необходимо устанавливать в предусмотренной для конкретного двигателя последовательности.

Совместимость и подбор

Вариатор рассчитан на четырехтактные скутеры GY6 50. В карточках этой модели также указывается применение с двигателями 139QMA, 1P39QMA, 139QMB и 1P39QMB объемом 50 см³. Одного внешнего сходства недостаточно: на скутерах одной торговой марки могут использоваться разные модификации двигателя и трансмиссии. Перед заказом следует определить обозначение установленного двигателя и сопоставить старый комплект по конструкции.

• Тип двигателя: четырехтактный GY6 50.
• Назначение: передний ведущий шкив вариаторной трансмиссии скутера.
• Состав: вариатор, палец, щека и храповик.
• Бренд: DONGXIN.

При сравнении со снятыми деталями проверьте общий диаметр шкива, длину и посадочные диаметры пальца, форму внутренней и наружной щеки, центральные отверстия, профиль посадки на коленчатом валу и исполнение храповика. Отдельно нужно убедиться, что установленный приводной ремень рассчитан на используемую конфигурацию вариатора. Эти проверки особенно важны после предыдущего ремонта, если на скутере уже могли заменить двигатель или отдельные части трансмиссии.

Когда требуется проверка вариатора

Передний вариатор осматривают при рывках во время разгона, постороннем шуме под крышкой трансмиссии, неравномерном перемещении ремня, заметной выработке на щеках или люфте подвижной части. Такие признаки не всегда указывают только на вариатор: одновременно проверяют ремень, ролики, направляющие, посадку на коленчатом валу, крепеж и элементы заднего шкива. Комплексная диагностика помогает не перенести старую неисправность на установленный комплект.

Рекомендации по установке

Перед монтажом очистите внутреннее пространство крышки трансмиссии от пыли и продуктов износа, осмотрите резьбу и шлицы коленчатого вала, а также проверьте состояние ремня. Поверхности щек, которые контактируют с ремнем, должны оставаться чистыми и сухими. Детали устанавливают без перекоса, соблюдая расположение шайб, втулок и деталей пускового механизма, предусмотренное конструкцией конкретного скутера. Крепеж затягивают способом и моментом, указанными в сервисной документации техники.

После сборки следует убедиться, что ремень не зажат у наружного края переднего шкива, вариатор вращается свободно, а храповик корректно взаимодействует с пусковым механизмом. Контрольная проверка без резкой нагрузки позволяет своевременно обнаружить неправильную посадку или посторонний звук. Комплект подходит для планового восстановления штатной трансмиссии GY6 50 при подтвержденном совпадении двигателя и всех присоединительных параметров.
