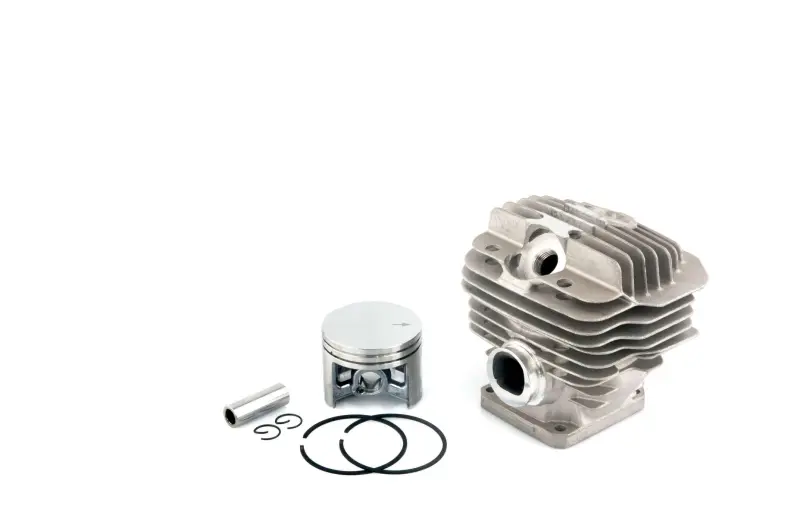

Цилиндро-поршневая группа KZ для бензопилы MS 440, Ø50 мм

Цилиндро-поршневая группа KZ для бензопилы MS 440, Ø50 мм

ЦПГ предназначена для ремонта двигателя бензопилы серии MS 440 при износе или повреждении цилиндра и поршня. Номинальный диаметр 50 мм соответствует штатному размеру двигателя этой модели. Деталь выбирают для восстановления нормального сжатия топливной смеси, устойчивого запуска и тяги, если состояние прежней поршневой группы уже не позволяет мотору работать в предусмотренном режиме.

В одноцилиндровом двухтактном двигателе MS 440 поршень перемещается внутри цилиндра, а поршневые кольца уплотняют зазор между сопряженными поверхностями. От состояния этой пары непосредственно зависят компрессия и способность двигателя развивать мощность под нагрузкой. Цилиндр имеет наружные ребра воздушного охлаждения, впускное и выпускное окна, крепежное основание и отверстия, предусмотренные конфигурацией модели.

Когда требуется замена ЦПГ

• двигатель стало заметно труднее запускать при исправных системах питания и зажигания;
• бензопила потеряла тягу, хуже набирает обороты или не удерживает их во время реза;
• измерение показывает недостаточную компрессию;
• на стенке цилиндра или юбке поршня обнаружены задиры, следы перегрева либо другой механический износ;
• поршневые кольца повреждены, залегли в канавках или утратили необходимую подвижность.

Перед заменой желательно определить причину повреждения прежних деталей. Повторный задир может быть связан не только с износом ЦПГ, но и с нарушением смазки двухтактного двигателя, подсосом воздуха, загрязнением системы охлаждения, неправильной настройкой топливной системы или попаданием посторонних частиц. Устранение первичной неисправности помогает не подвергать установленную поршневую группу той же нагрузке.

Как проверить совместимость

Обозначения MS 440 и Ø50 мм являются основными критериями, но перед покупкой следует сопоставить новую ЦПГ со снятой деталью и конкретной модификацией пилы. Для точного подбора проверьте:

• модель инструмента: группа рассчитана на бензопилу MS 440, а совпадение только диаметра не подтверждает совместимость с другой серией;
• номинальный диаметр: цилиндр и поршень должны соответствовать размеру 50 мм;
• диаметр поршневого пальца: его необходимо измерить отдельно, поскольку у близких по конструкции комплектов встречаются разные варианты;
• конфигурацию цилиндра: сравните расположение каналов, крепежных отверстий, патрубков и отверстия декомпрессии;
• состояние сопряженных деталей: оцените шатун, игольчатый подшипник, картер и крепеж, чтобы новый цилиндр и поршень устанавливались без перекоса и недопустимого люфта.

При подборе не следует ориентироваться только на внешний размер или общее сходство цилиндров. Различия в расположении окон и креплений способны сделать деталь непригодной для конкретной модификации даже при одинаковом диаметре поршня. Надежнее всего измерить снятые компоненты и сопоставить их посадочные места.

Рекомендации по установке

Монтаж ЦПГ требует чистой зоны сборки и соблюдения ремонтной процедуры для MS 440. До установки очищают картер и каналы от нагара, абразивных частиц и остатков поврежденных деталей. Поршневые кольца размещают в соответствующих канавках с учетом фиксирующих штифтов, поршень ориентируют относительно впускного и выпускного окон, а палец и стопорные кольца устанавливают без повреждения посадочных мест.

При сборке контролируют свободное движение поршня, положение колец и отсутствие заеданий. Крепеж затягивают в последовательности и с моментом, указанными в сервисной документации бензопилы. Прокладки, уплотнения и подшипник оценивают отдельно: их наличие в этой товарной позиции не заявлено, поэтому необходимые для ремонта детали следует подготовить заранее.

Основные характеристики

• тип детали: цилиндро-поршневая группа для бензопилы;
• совместимая серия: MS 440;
• номинальный диаметр цилиндра и поршня: 50 мм;
• обозначение исполнения: KZ.

Эта ЦПГ подходит для восстановления двигателя MS 440 после подтвержденного износа цилиндра, поршня или колец. Проверка диаметра пальца, посадочных точек и конфигурации каналов до начала ремонта позволит правильно подобрать деталь и избежать повторной разборки бензопилы.
