Цилиндро-поршневая группа для бензопилы St M 381, Ø52 мм, KZ

ЦПГ для бензопилы St M 381 с диаметром 52 мм

Цилиндро-поршневая группа KZ предназначена для ремонта двигателя бензопилы серии St M 381. Посадочный диаметр цилиндра составляет 52 мм — это основной размер, который необходимо учитывать при подборе. Набор объединяет цилиндр, поршень и сопряженные детали, поэтому подходит для комплексного восстановления моторной части при износе поверхностей, повреждении поршня или заметном снижении компрессии.

Назначение и устройство ЦПГ

В одноцилиндровом двухтактном двигателе поршень перемещается внутри цилиндра, участвует в сжатии топливной смеси и передает усилие через поршневой палец и шатун на коленчатый вал. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. От состояния этих сопряжений зависят компрессия, уверенный запуск и способность двигателя сохранять тягу под нагрузкой.

Цилиндр выполнен с наружными охлаждающими ребрами и предусмотренными конструкцией впускными и выпускными каналами. Оребрение увеличивает площадь отвода тепла во время работы двигателя. Для нормального газообмена при установке должны точно совпасть положение каналов, плоскости соединения и все точки крепления.

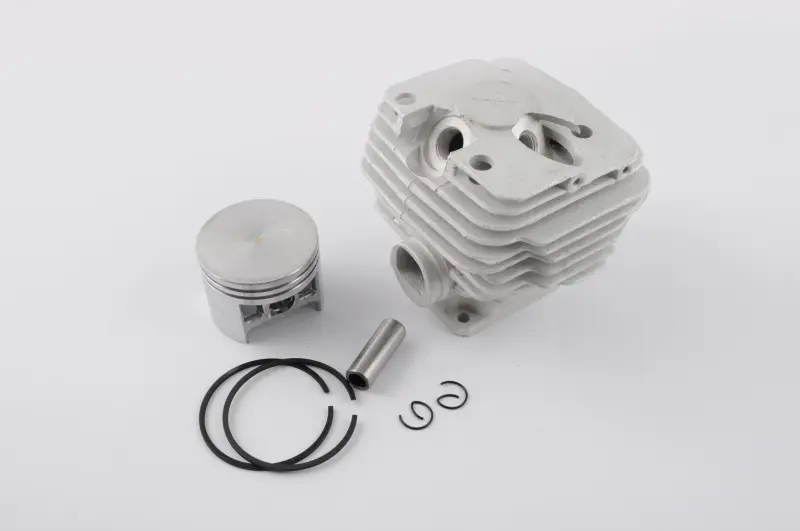

Основные детали набора

• Цилиндр Ø52 мм — формирует рабочую полость и направляет движение поршня.
• Поршень — воспринимает давление газов и передает усилие на кривошипно-шатунный механизм.
• Два поршневых кольца — обеспечивают уплотнение в цилиндре.
• Поршневой палец — соединяет поршень с шатуном.
• Два стопорных кольца — фиксируют палец в поршне.

Как проверить совместимость

Подбор начинают с точного обозначения бензопилы и диаметра цилиндра. Эта ЦПГ рассчитана на St M 381 с диаметром 52 мм. Одного внешнего сходства недостаточно: перед установкой сравните старый и новый цилиндры по расположению крепежных отверстий, форме плоскости основания, конфигурации впускной и выпускной сторон. У поршня следует сопоставить диаметр и длину пальца, положение замков колец, направление установки и геометрию юбки.

Если двигатель ранее ремонтировался или в него устанавливались детали другой модификации, ориентируйтесь на фактические размеры разобранного узла. Диаметр удобно проверить измерительным инструментом после демонтажа. Такой подход исключает попытку установить поршневую группу, отличающуюся посадками или расположением каналов.

Когда требуется замена

Основанием для ремонта могут быть задиры на цилиндре или юбке поршня, повреждение днища, изношенные канавки и кольца, а также подтвержденная диагностикой потеря компрессии. Эти неисправности часто сопровождаются затрудненным запуском, нестабильной работой и падением тяги. Перед заменой необходимо определить причину повреждения: новая ЦПГ не устранит неисправность системы питания, подсос воздуха, нарушение смесеобразования или другую проблему двигателя.

Рекомендации по установке

Монтаж выполняют на чистом разобранном двигателе. До сборки проверяют состояние шатуна, игольчатого подшипника, коленчатого вала, уплотнений и посадочной плоскости цилиндра. В картере не должны оставаться абразивные частицы или фрагменты поврежденных деталей. Поршень устанавливают в предусмотренном направлении, кольца размещают относительно их фиксирующих штифтов, а стопоры пальца полностью заводят в канавки.

Рабочие поверхности при сборке смазывают составом, подходящим для двухтактного двигателя. Кольца сжимают аккуратно, без перекоса и чрезмерного усилия, чтобы не повредить их кромки и стенку цилиндра. Крепеж затягивают равномерно с моментом, указанным изготовителем бензопилы. После сборки проверяют свободное перемещение поршня, герметичность соединений и правильность настройки двигателя. Профессиональная установка особенно уместна при сильных задирах, разрушении поршня или необходимости искать первоначальную причину перегрева.

ЦПГ KZ Ø52 мм подходит для восстановления St M 381, когда изношены основные детали цилиндра и поршня. Точная проверка модели, фактического диаметра и сопрягаемых посадок перед монтажом помогает провести ремонт без повторной разборки двигателя.
