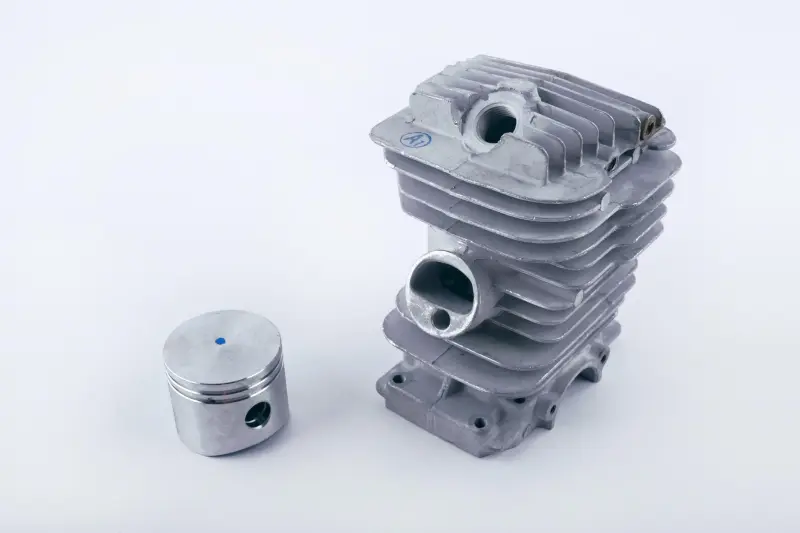

Цилиндр в сборе (ЦПГ) для бензопилы ST MS-180, Ø38 мм, палец 8 мм, KZ

ЦПГ KZ для бензопилы ST MS-180, Ø38 мм, палец 8 мм

Цилиндр в сборе с поршнем предназначен для ремонта верхней части одноцилиндрового двухтактного двигателя бензопилы ST MS-180. Основные параметры этой версии — диаметр 38 мм и исполнение под поршневой палец 8 мм. Они имеют решающее значение при подборе: внешне похожие детали для семейства MS-180 могут отличаться размером пальца и конструктивным исполнением, поэтому вариант p-8 необходимо выбирать именно для соответствующей модификации двигателя.

Цилиндр и поршень образуют пару, внутри которой происходят сжатие топливовоздушной смеси и преобразование давления газов в движение коленчатого вала. От состояния сопрягаемых поверхностей, поршневых канавок и колец зависит компрессия двигателя. Исправная ЦПГ помогает мотору уверенно запускаться, устойчиво работать под нагрузкой и развивать предусмотренную для пилы тягу. Деталь применяется при восстановлении двигателя после износа или повреждения штатной поршневой группы.

Когда требуется проверка ЦПГ

Поводом для разборки и диагностики могут быть снижение компрессии, затрудненный запуск, заметная потеря мощности, нестабильная работа под нагрузкой, посторонний механический шум, задиры на поршне либо внутренней поверхности цилиндра. Эти признаки не всегда связаны только с цилиндро-поршневой группой: до установки новой детали следует также проверить герметичность картера и впуска, состояние подшипников, сальников, шатунного механизма, топливной системы и настройки карбюратора. Такой подход помогает устранить причину повреждения, а не только его последствия.

Что сверить перед выбором

• Модель бензопилы: исполнение рассчитано на ST MS-180; одного совпадения общего обозначения серии недостаточно, если двигатель ранее заменяли или ремонтировали.
• Диаметр: номинальный размер цилиндра и поршня составляет 38 мм. Его нужно сопоставить с параметрами установленной группы.
• Поршневой палец: эта модификация рассчитана на диаметр 8 мм. Для MS-180 встречаются детали с другим размером пальца, поэтому данный параметр проверяют отдельно.
• Конфигурация цилиндра: сравните посадочное основание, расположение крепежных отверстий, впускного и выпускного патрубков, а также форму каналов с демонтированной деталью.
• Сопряженные детали: до сборки проверьте соответствие поршня, колец, пальца, стопоров и уплотнений выбранному цилиндру и конкретному исполнению двигателя.

Подготовка и установка

Замена ЦПГ требует разборки двигателя и аккуратной очистки его внутренних полостей. Перед монтажом из картера удаляют остатки разрушенных колец, металлические частицы и другие загрязнения, затем контролируют люфт шатунного подшипника и состояние коленчатого вала. Поврежденный подшипник или негерметичный сальник способен быстро вывести новую поршневую группу из строя, поэтому связанные неисправности устраняют до окончательной сборки.

Поршень устанавливают в правильном направлении относительно выпускного окна, ориентируясь на предусмотренную изготовителем конфигурацию и монтажные обозначения, если они присутствуют. Кольца располагают относительно фиксирующих штифтов в канавках, палец фиксируют стопорными кольцами, а трущиеся поверхности смазывают составом, предусмотренным процедурой сборки двухтактного двигателя. Цилиндр надевают без перекоса и чрезмерного усилия, чтобы не повредить кольца. Крепеж затягивают равномерно, после чего проверяют свободное перемещение поршня и герметичность собранного двигателя.

ЦПГ KZ Ø38 мм с вариантом p-8 подходит для ремонта ST MS-180 только при совпадении всех посадочных параметров и диаметра поршневого пальца. Точная сверка старой детали до разборки сокращает риск ошибочного заказа, а проверка смежных компонентов во время ремонта помогает сохранить ресурс установленной группы.
