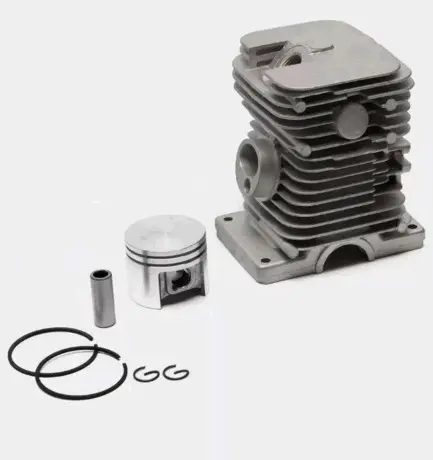

Цилиндро-поршневая группа KZ для бензопилы серии MS 180, Ø38 мм, палец 10 мм

ЦПГ KZ для бензопилы серии MS 180

Цилиндро-поршневая группа предназначена для ремонта двигателя бензопилы серии MS 180 с поршнем диаметром 38 мм и поршневым пальцем 10 мм. Комплект позволяет заменить основные сопряженные детали цилиндра и поршня при износе, задирах или повреждении поверхностей. Такой ремонт актуален, когда двигатель теряет компрессию, хуже запускается, не развивает привычную тягу либо требует разборки после перегрева или попадания абразивных частиц.

Назначение и устройство

Цилиндр направляет движение поршня и вместе с поршневыми кольцами формирует герметичное пространство для сжатия топливно-воздушной смеси. После воспламенения смеси давление газов перемещает поршень, а поршневой палец передает усилие на шатун и коленчатый вал. Состояние этих деталей напрямую связано с компрессией, запуском и поведением двигателя под нагрузкой. Наружное оребрение цилиндра увеличивает площадь отвода тепла во время работы бензопилы.

Поводом для проверки ЦПГ служат задиры на поршне или стенке цилиндра, поврежденные канавки, залегшие либо сломанные кольца, прогар днища и заметная потеря компрессии. Похожие симптомы могут возникать и из-за неисправностей топливной системы, зажигания, уплотнений картера или впуска, поэтому перед заменой желательно провести диагностику двигателя. Это помогает устранить первоначальную причину повреждения и не подвергать новый комплект повторной перегрузке.

Состав и подтвержденные параметры

• Тип детали: цилиндро-поршневая группа для бензиновой цепной пилы.
• Совместимая серия: MS 180 при совпадении версии двигателя и размеров.
• Диаметр поршня: 38 мм.
• Диаметр поршневого пальца: 10 мм.
• Состав: цилиндр, поршень, два поршневых кольца, поршневой палец и два стопорных кольца.
• Обозначение исполнения: KZ.

Как проверить совместимость

Одного обозначения MS 180 недостаточно для безошибочного подбора: бензопилы этой серии выпускались с разными вариантами цилиндров и диаметрами поршневого пальца. Перед заказом следует определить полную модификацию пилы и сравнить снятые детали с новым комплектом. Основные контрольные параметры — диаметр поршня 38 мм и палец 10 мм.

• Сопоставьте форму цилиндра, расположение крепежных отверстий, впускного и выпускного окон, а также технологических каналов.
• Проверьте конструкцию соединения поршня с шатуном и фактический диаметр старого пальца: для серии встречаются исполнения другого размера.
• Сравните высоту и геометрию цилиндра, форму поршня и расположение замков колец со снятыми деталями.
• Убедитесь, что вариант двигателя и конфигурация цилиндра соответствуют именно вашей модификации MS 180.

Подготовка к установке

Монтаж ЦПГ выполняют на чистом разобранном двигателе. Перед сборкой необходимо удалить остатки поврежденных деталей и загрязнения из картера, проверить шатун, коленчатый вал, подшипники, уплотнения и впускной тракт. Поврежденный подшипник, подсос воздуха или оставшиеся абразивные частицы способны быстро испортить новые поверхности цилиндра и поршня.

При сборке кольца устанавливают без перекоса с учетом положения их замков, палец фиксируют стопорными кольцами, а поршень ориентируют в соответствии с конструкцией двигателя. Трущиеся поверхности перед первым запуском смазывают подходящим моторным маслом, крепеж затягивают по сервисным требованиям конкретной версии пилы. После установки проверяют свободное перемещение поршня, герметичность соединений и отсутствие постороннего контакта. Если нет опыта полной разборки двухтактного двигателя, установку разумно поручить мастеру.

Эта ЦПГ подходит для восстановления бензопилы серии MS 180 именно в исполнении Ø38 мм с пальцем 10 мм. Точная проверка модификации, размеров и конфигурации снятого цилиндра перед покупкой помогает выбрать совместимый комплект и выполнить ремонт без переделки деталей.
