Цилиндро-поршневая группа для бензопилы Partner P350 Ø41,1 мм KZ

ЦПГ для бензопилы Partner P350 Ø41,1 мм KZ

Комплект предназначен для ремонта верхней части двигателя бензопилы Partner P350, когда изношенные или поврежденные цилиндр и поршень уже не обеспечивают нормальную компрессию. Номинальный диаметр группы — 41,1 мм. Цилиндр, поршень и кольца образуют сопряженную пару: кольца уплотняют зазор между поршнем и стенкой цилиндра, а поршневой палец соединяет поршень с шатуном. От состояния этих деталей напрямую зависят сжатие топливной смеси, уверенный запуск и способность двигателя развивать тягу под нагрузкой.

Состав и назначение деталей

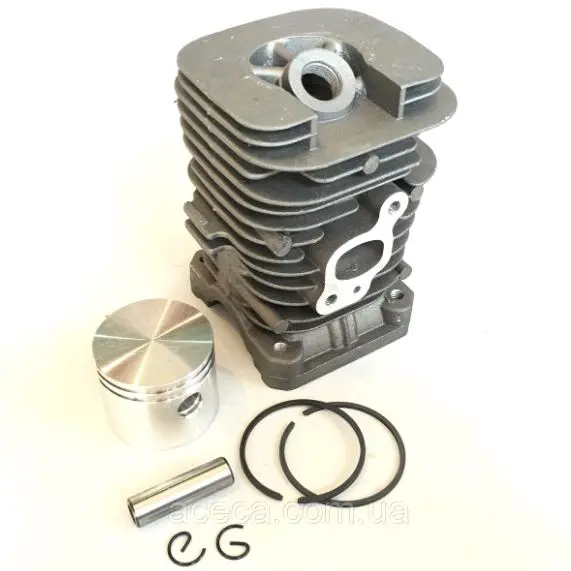

В набор входят цилиндр с развитым наружным оребрением, поршень, два поршневых кольца, поршневой палец и два стопорных кольца. Такой состав позволяет заменить основные сопряженные детали цилиндро-поршневой группы одним набором, не подбирая поршень и кольца отдельно. Ребра цилиндра увеличивают площадь теплообмена с проходящим воздухом, а посадочные поверхности и окна обеспечивают его установку в предусмотренное место двигателя. Перед ремонтом отдельно определяют потребность в новой прокладке цилиндра, игольчатом подшипнике и других уплотнениях по состоянию деталей и сервисной схеме конкретной пилы.

Замена ЦПГ требуется после дефектовки, если на рабочей поверхности цилиндра или поршне обнаружены задиры, сколы и другие повреждения, кольца утратили подвижность в канавках либо измерения показывают недопустимый износ сопряжения. Поводом проверить группу также служат падение компрессии, затрудненный запуск, заметное снижение тяги и нестабильная работа двигателя. Эти признаки могут иметь и другие причины, поэтому решение о замене принимают после разборки и осмотра, а не только по поведению пилы.

Как правильно подобрать

• Модель: основное назначение этой позиции — бензопила Partner P350. Точное обозначение инструмента следует сверить до разборки.
• Диаметр: выбирайте группу с размером 41,1 мм; близкое числовое значение не считается автоматической заменой.
• Геометрия цилиндра: сравните основание, расположение крепежных отверстий, впускного и выпускного каналов, посадку глушителя и узла впуска со снятым цилиндром.
• Поршневая часть: сопоставьте диаметр и длину пальца, положение стопоров колец, направление и форму поршня. Эти параметры должны соответствовать конструкции ремонтируемого двигателя.
• Сопутствующие детали: заранее определите, какие прокладки, подшипники и уплотнения понадобятся при сборке, и подготовьте их до разборки инструмента.

Даже при совпадении модели и диаметра полезно сравнить старую и новую детали по всем посадочным точкам. У бензопил близких серий встречаются похожие цилиндры, но отличия в каналах, креплении или поршневом пальце делают их невзаимозаменяемыми. Такой контроль до установки помогает избежать повторной разборки и повреждения новой группы.

Установка и первый запуск

Перед сборкой очищают привалочные поверхности и картер от остатков старой прокладки и загрязнений, проверяют состояние шатуна, игольчатого подшипника и крепежа. Поршень устанавливают в правильном направлении относительно впускного и выпускного окон. Кольца должны свободно перемещаться в канавках, а их замки — занять положение у фиксирующих штифтов. Стопорные кольца поршневого пальца полностью заводят в канавки: неполная посадка способна привести к контакту стопора со стенкой цилиндра.

При надевании цилиндра кольца сжимают аккуратно, не растягивая и не перекручивая их. Крепеж затягивают равномерно в соответствии с сервисными данными конкретной пилы. После сборки коленчатый вал проворачивают вручную и убеждаются, что поршень движется без заедания. Причину прежнего повреждения — загрязнение, перегрев, нарушение смазывания или подсос воздуха — необходимо устранить до эксплуатации новой ЦПГ. Если нет опыта ремонта бензиновых двигателей, установку лучше поручить мастеру: точная сборка и проверка герметичности важны для ресурса цилиндра, поршня и колец.
