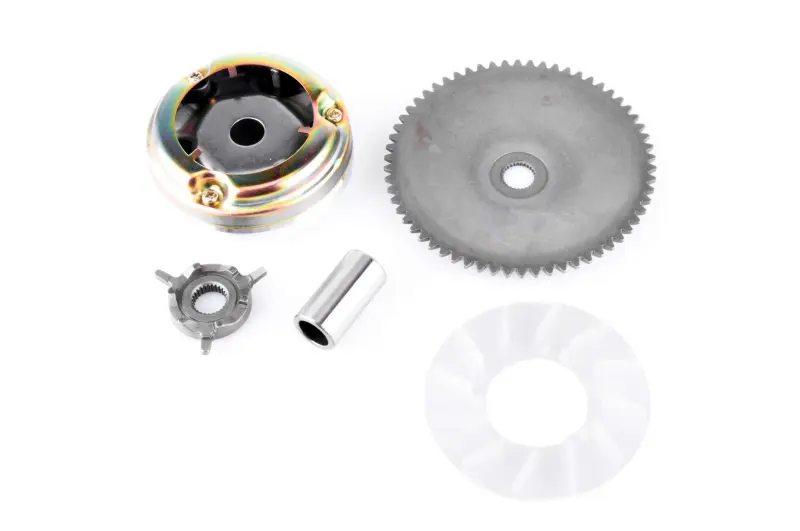

Передний вариатор DONGXIN для 4T GY6 50, комплект

Передний вариатор DONGXIN для 4T GY6 50

Комплект предназначен для ремонта передней части вариаторной трансмиссии скутеров с четырехтактным двигателем GY6 50. В него входят основная часть вариатора, палец, наружная щека, храповик пускового механизма и крыльчатка. Такой набор подходит для обслуживания привода, когда изношена не одна отдельная деталь, а несколько связанных компонентов переднего шкива.

Назначение и работа комплекта

Передний вариатор установлен на коленчатом валу и вместе с приводным ремнем участвует в автоматическом изменении передаточного отношения. Во время работы подвижная часть вариатора смещается относительно наружной щеки, из-за чего ремень занимает разное положение на шкиве. От состояния поверхностей, посадок и внутренних деталей зависят свободное перемещение вариатора, правильное положение ремня и стабильная работа трансмиссии.

Палец служит направляющей для перемещения подвижной части. Наружная щека формирует вторую рабочую поверхность переднего шкива, а крыльчатка создает поток воздуха внутри кожуха трансмиссии. Храповик относится к механизму ножного запуска и взаимодействует с его ответными деталями. Совместная замена этих компонентов удобна при комплексном ремонте, если на старом комплекте обнаружены выработка, поврежденные зубья, деформация крыльчатки или заметный люфт посадок.

Что входит в набор

• Передний вариатор — подвижная часть ведущего шкива вариаторной передачи.
• Палец вариатора — направляющая, по которой перемещается подвижная часть.
• Наружная щека — ответная поверхность ведущего шкива для приводного ремня.
• Храповик — деталь сопряжения с механизмом ножного запуска.
• Крыльчатка — компонент вентиляции пространства под крышкой вариатора.

Как проверить совместимость

Основной ориентир для подбора — четырехтактный двигатель семейства GY6 50. Одного внешнего сходства недостаточно: перед установкой сравните старые и новые детали по посадке на вал, шлицам, длине и диаметрам пальца, профилю зубьев храповика, форме наружной щеки и расположению крыльчатки. Проверьте также порядок шайб и дистанционных деталей, поскольку он должен соответствовать конструкции конкретного двигателя.

Обозначение модели скутера не всегда позволяет точно определить вариант трансмиссии: на внешне похожей технике могут применяться отличающиеся детали. Надежнее сверять тип двигателя и геометрию снятого комплекта. Если ранее вариатор уже меняли, дополнительно осмотрите коленчатый вал, крепежную резьбу и шлицевую часть, чтобы новая щека устанавливалась без перекоса.

Рекомендации по установке

До сборки очистите внутреннюю полость крышки и осмотрите приводной ремень, ролики, направляющие и ответные детали ножного запуска. На рабочих поверхностях щек и ремня не должно быть масла или смазки. Ремень при затяжке крепежа необходимо вывести из зоны зажатия между передними щеками, а все детали установить в штатной последовательности. Гайку вариатора затягивают с моментом, указанным в руководстве для конкретного двигателя.

После сборки проверьте свободное вращение, отсутствие бокового перекоса и правильное зацепление ножного запуска. Комплект DONGXIN подходит для планового восстановления переднего вариатора GY6 50 4T и ремонта после износа посадок, рабочих поверхностей либо деталей пускового механизма.
