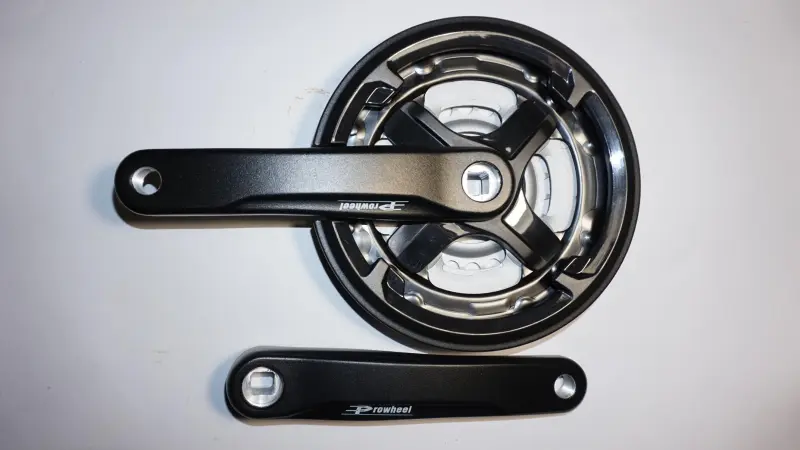

Система шатунов DS 24/34/42T, 170 мм, под квадрат, черная, с защитой

Трехзвездочная система шатунов DS 24/34/42T

Комплект предназначен для передней части велосипедной трансмиссии с тремя ведущими звездами. В него входят правый шатун с блоком звезд на 24, 34 и 42 зуба, а также отдельный левый шатун. Длина каждого шатуна составляет 170 мм, посадка на кареточный вал выполнена под квадрат. Такая конфигурация подходит для замены прежней системы в сборе, если износились зубья, появился люфт в посадке, был поврежден один из шатунов или велосипеду требуется новый комплект с теми же основными параметрами.

Три звезды позволяют изменять передаточное отношение в зависимости от условий движения. Малая звезда на 24 зуба помогает получить более легкую передачу для подъема, старта или неспешного движения. Средняя звезда на 34 зуба подходит для основного диапазона, а большая на 42 зуба позволяет использовать более тяжелые передачи на ровных участках. Фактический набор доступных передач зависит также от задних звезд, цепи, переключателей и их настройки.

Конструкция и практическое назначение

Шатуны изготовлены из алюминия и имеют черное исполнение. Правый шатун объединен с тремя передними звездами, а отдельный левый устанавливается с противоположной стороны каретки. Оба шатуна при монтаже располагают на одной линии в противоположных направлениях, чтобы педали работали симметрично. Посадка под квадрат требует кареточного вала соответствующего типа; со шлицевыми и двухкомпонентными системами такое соединение не используется.

С внешней стороны большой звезды установлен круговой защитный диск. Он частично отделяет одежду от зубьев и цепи, что удобно при повседневных поездках. Защита не отменяет правильного положения цепи и переднего переключателя: после сборки трансмиссия должна свободно работать на всех трех звездах без касания рамки переключателя, рамы и защитного диска.

Что сопоставить перед покупкой

• Тип каретки: требуется вал с квадратным сечением. Форма соединения должна совпадать с установленной кареткой.
• Длина шатунов: комплект имеет размер 170 мм. Его желательно сопоставить с длиной прежних шатунов, чтобы сохранить привычную посадку и траекторию вращения педалей.
• Расчет звезд: количество зубьев составляет 24/34/42T. Передний переключатель должен работать с тремя звездами и подходить для большой звезды на 42 зуба.
• Кареточный вал: кроме квадратной посадки, учитывают длину оси и получаемую линию цепи. Эти параметры влияют на расстояние между звездами, рамой и передним переключателем.
• Цепь и задняя трансмиссия: ширина цепи должна соответствовать остальным установленным компонентам. Чрезмерно растянутая цепь способна шуметь и нестабильно входить в зацепление с новыми зубьями.
• Свободное пространство: перед установкой проверяют, помещаются ли большая звезда и внешний защитный диск рядом с пером рамы.
• Педали: необходимо сопоставить резьбу педалей с резьбой шатунов. Правая педаль затягивается по обычному направлению, левая имеет обратное направление резьбы.

Установка и проверка после замены

Перед монтажом очищают квадратные посадочные поверхности и проверяют состояние каретки. Новая система не устранит люфт, шум или тугое вращение, если причиной остается изношенная каретка. Шатуны устанавливают без перекоса и затягивают подходящим крепежом с усилием, предусмотренным для применяемой каретки. Педали сначала наживляют рукой, чтобы не повредить резьбу, а затем надежно затягивают инструментом.

После установки настраивают высоту и положение рамки переднего переключателя, крайние положения и натяжение троса. Затем цепь последовательно переводят на все три передние звезды и проверяют работу с доступными задними передачами. Переключение должно проходить без сброса цепи за пределы блока звезд, постоянного трения и выраженного хруста. После первых поездок полезно проверить затяжку крепления шатунов и отсутствие бокового люфта.

Комплект рационально выбирать для велосипеда, у которого уже используются шатуны длиной 170 мм, квадратная посадка и передняя система 24/34/42T. Совпадение этих параметров помогает сохранить привычный диапазон передач и упрощает настройку после ремонта. Если прежняя система имела другой расчет звезд или другую длину кареточного вала, возможность установки следует оценивать вместе с положением цепи, переднего переключателя и зазором относительно рамы.
