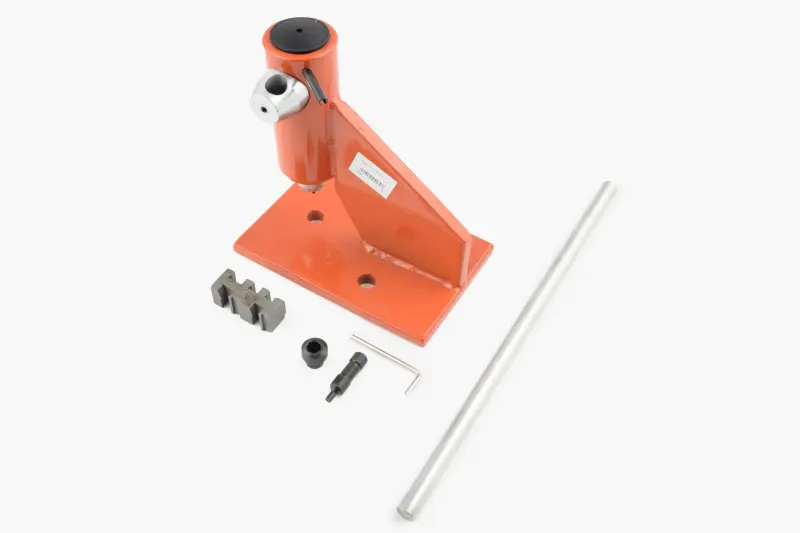

Ручной станок для расклепывания пильных цепей MECH

Ручной станок для расклепывания пильных цепей MECH

Инструмент предназначен для разъединения пильной цепи при ремонте, изменении длины замкнутого контура или подготовке отрезка из бухты. Станок помогает выпрессовать соединительную заклепку контролируемым нажатием, не прибегая к ударам молотком по цепи. Ручной привод не требует подключения к сети: усилие передается на пуансон длинным рычагом, а профилированная опора удерживает звенья в зоне обработки.

Назначение и место в ремонте цепи

Расклепывание требуется, когда необходимо удалить поврежденное звено, укоротить цепь или разъединить ее перед установкой подходящих соединительных деталей. Этот станок выполняет именно операцию разборки: пуансон выдавливает заклепку из пластин, после чего нужный участок можно снять. Для последующего соединения цепи и формирования головок новых заклепок применяется отдельный заклепочный инструмент. Такое разделение операций особенно важно при подборе оснащения для мастерской: расклепочный станок не заменяет станок для соединения звеньев.

Как выполняется расклепывание

Цепь укладывают на подходящий профиль опоры так, чтобы звенья лежали ровно и имели опору с обеих сторон места выпрессовки. Головку нужной заклепки располагают точно под пуансоном, после чего плавно опускают рычаг. Давление следует направлять по оси заклепки: смещение увеличивает боковую нагрузку на пуансон и может деформировать пластины. Рычаг нажимают только до выхода заклепки, без лишнего усилия. Если ход затруднен, сначала проверяют положение цепи, выбранную канавку опоры и совмещение рабочих частей, а не пытаются продавить соединение с перекосом.

Что проверить при выборе

• Тип цепи. Станок рассчитан на обслуживание пильных цепей; его не следует выбирать по аналогии с инструментом для велосипедных, мотоциклетных или промышленных приводных цепей.
• Шаг и толщина ведущего звена. Эти параметры определяют, подходит ли профиль опоры для конкретной цепи и сможет ли она устойчиво располагаться под пуансоном.
• Форма опоры. Канавка должна поддерживать звенья без перекоса и оставлять место для выхода выпрессовываемой заклепки.
• Положение режущего звена. Резец, боковые пластины и ведущие звенья не должны мешать правильной посадке цепи на опору.
• Задача ремонта. Для одного разъединения достаточно расклепочного инструмента, а для сборки замкнутой цепи также понадобятся соответствующие соединительные детали и отдельное приспособление для их заклепывания.

Установка и практическая работа

Основание станка имеет отверстия для жесткого крепления к верстаку или другой устойчивой поверхности. Фиксация не дает корпусу смещаться при нажатии на рычаг и помогает сохранять соосность пуансона с заклепкой. Место установки выбирают так, чтобы рычаг проходил полный ход, а цепь можно было свободно подать к опоре. Тип и длину крепежа подбирают с учетом толщины и конструкции верстака.

Перед расклепыванием очищают обрабатываемый участок и осматривают звенья. После выпрессовки проверяют соседние пластины, режущие и ведущие звенья: детали с трещинами, выраженным изгибом или поврежденными отверстиями не используют при повторной сборке. Станок MECH подходит для оснащения мастерской по обслуживанию бензиновых и электрических цепных пил, а также для владельцев техники, которые самостоятельно ремонтируют и подготавливают пильные цепи. Точный диапазон совместимых размеров необходимо сопоставить с параметрами обслуживаемой цепи до начала работы.
