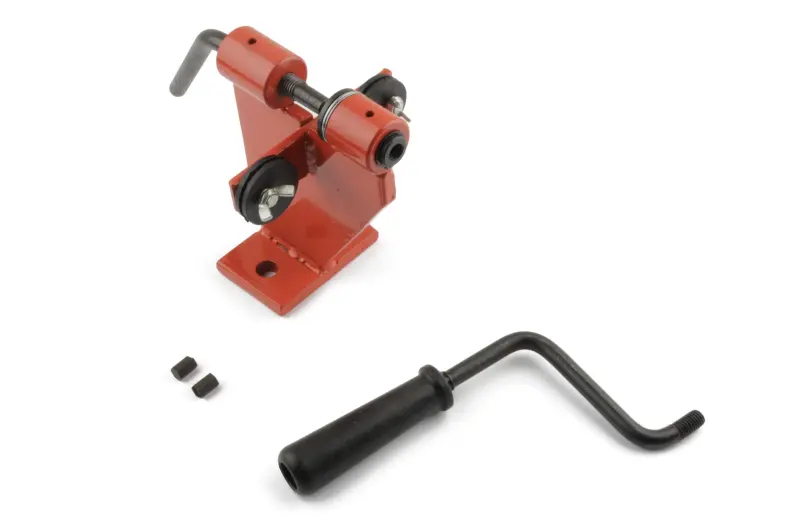

Ручной станок для заклепывания пильных цепей MECH

Ручной станок для заклепывания пильных цепей MECH

Инструмент предназначен для соединения звеньев пильной цепи после ее разборки, изменения длины или замены поврежденного звена. Он формирует головку заклепки на соединительном звене и позволяет завершить ремонт без ударной клепки молотком. Это полезное оснащение для мастерской, сервисного участка или владельца нескольких цепных пил, который самостоятельно собирает и обслуживает цепи.

MECH работает механически: оператор вращает рукоятку и постепенно подводит формующий наконечник к заклепке. Цепь во время операции опирается на два направляющих диска, а противоположная сторона заклепки поддерживается ответной частью инструмента. Такая схема помогает удерживать звено на рабочей высоте и прикладывать усилие плавно. Основание имеет монтажное отверстие, поэтому перед началом работы станок следует жестко закрепить на устойчивом верстаке или другой ровной рабочей поверхности.

Для каких работ нужен станок

Заклепывание выполняют при сборке цепи из бухты под требуемое число ведущих звеньев, после удаления дефектного участка, а также при укорачивании или удлинении цепи с применением подходящих соединительных деталей. Станок выполняет именно завершающую операцию — формирует головку установленной заклепки. Для выпрессовки старых заклепок нужен расклепочный инструмент, а для восстановления режущих кромок — заточное оборудование. Такое разделение важно учитывать при оснащении рабочего места.

Что проверить перед выбором

• Тип пильной цепи. Уточните ее шаг и исполнение по документации пилы либо данным производителя цепи.
• Соединительное звено. Оно должно соответствовать конкретной цепи; случайная деталь сходного вида для ремонта не подходит.
• Рабочая оснастка. Формующий наконечник и ответная опора должны подходить к размеру заклепки и использоваться согласованной парой.
• Способ установки. Подготовьте жесткую поверхность с доступом к рукоятке и возможностью надежно зафиксировать основание.

Диапазон поддерживаемых шагов у этой версии необходимо уточнить до покупки: по одному внешнему виду нельзя определять совместимость с конкретной цепью. Если станок приобретается под уже имеющийся парк пил, заранее составьте перечень используемых цепей и проверьте наличие подходящей оснастки для каждого типоразмера.

Порядок работы

Перед клепкой цепь полностью осматривают: пластины, режущие и ведущие звенья не должны иметь трещин, сильной деформации или иных повреждений, которые делают дальнейшее использование неприемлемым. Концы цепи соединяют предназначенным для нее звеном, затем размещают цепь на направляющих дисках. Заклепку выставляют строго по оси формующего наконечника и ответной опоры. Перекос на этом этапе способен придать головке неправильную форму или зажать соединение.

Рукоятку вращают плавно, одновременно создавая необходимое осевое усилие. Формирование контролируют постепенно, не пытаясь завершить операцию одним резким движением. После клепки полученную головку сравнивают с заводскими заклепками той же цепи. Соединение должно удерживать боковые пластины без заметного люфта, но само звено обязано свободно поворачиваться. Слишком слабая клепка не фиксирует соединение должным образом, а чрезмерное обжатие делает шарнир тугим.

После работы удалите с направляющих и наконечников загрязнения, проверьте состояние контактных поверхностей и храните оснастку так, чтобы кромки не повреждались. Перед установкой отремонтированной цепи на пилу еще раз проверьте все звенья, правильность сборки и свободное движение каждого шарнира. MECH подходит для аккуратной ручной клепки в тех случаях, когда важны контролируемое усилие, точное совмещение заклепки и устойчивое положение цепи.
