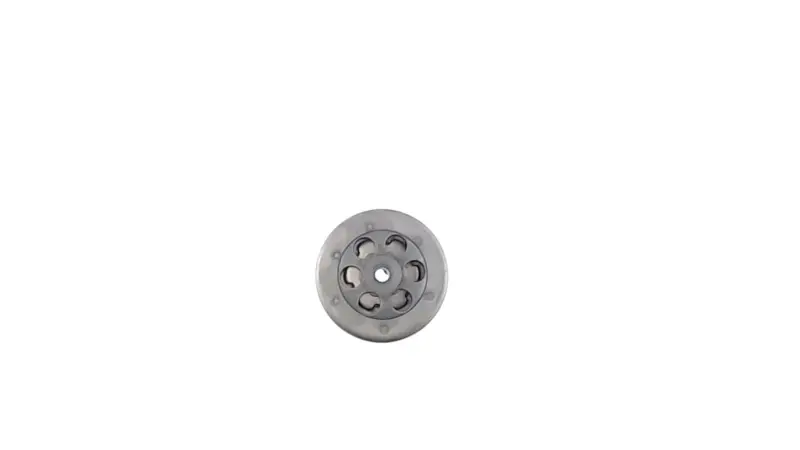

Задний вариатор Yamaha JOG 90 / 2T Stels 50 с барабаном

Задний вариатор Yamaha JOG 90 и 2T Stels 50 с барабаном

Комплект предназначен для обслуживания ременной трансмиссии совместимых двухтактных скутеров Yamaha JOG 90 и Stels 50. Задний вариатор взаимодействует с приводным ремнем и центробежным сцеплением: по мере изменения оборотов ремень перемещается по поверхности шкива, передаточное отношение меняется, а крутящий момент передается к сцеплению и далее на трансмиссию. Такая схема участвует и в начале движения, и в последующем разгоне скутера.

Исполнение с барабаном подходит для ремонта, при котором требуется заменить заднюю часть вариаторной передачи вместе с ответной деталью центробежного сцепления. Барабан охватывает колодки сцепления: при повышении оборотов они расходятся и соприкасаются с его внутренней поверхностью, обеспечивая передачу вращения. Совместная замена деталей особенно уместна при выраженном износе контактной поверхности, деформации барабана, люфте посадки либо повреждении шкива.

Когда требуется проверка заднего вариатора

Поводом для диагностики могут стать рывки при старте, посторонний шум со стороны крышки трансмиссии, вибрация, нестабильное включение сцепления, перекос ремня или заметный люфт. Такие симптомы не всегда указывают только на вариатор: перед ремонтом также проверяют состояние ремня, колодок сцепления, пружин, подшипников и посадочных поверхностей. Комплексный осмотр помогает не оставить в трансмиссии изношенную сопряженную деталь, способную ухудшить работу новой запчасти.

Что проверить при выборе

• Модель и тип двигателя. Деталь рассчитана на Yamaha JOG 90 и двухтактные Stels 50, однако у техники одной торговой серии встречаются разные годы выпуска и модификации.
• Посадку на вал. Сопоставьте число и профиль шлицев, диаметр посадочного места, глубину установки и положение фиксирующей гайки со снятым комплектом.
• Геометрию шкива. Внешний диаметр, ширина, вылет и расположение ременной дорожки должны соответствовать штатной детали, чтобы ремень двигался без перекоса.
• Параметры барабана. Сверьте его диаметр, глубину, посадку и взаимное положение относительно колодок сцепления.
• Фактический состав комплекта. До монтажа убедитесь, что полученная сборка содержит все детали, необходимые именно для запланированного ремонта.

Установка и первичная проверка

Перед установкой очищают корпус трансмиссии от пыли и продуктов износа, осматривают вал и проверяют ремень по всей длине. Контактная поверхность барабана и накладки сцепления должны оставаться чистыми и сухими. Поврежденный ремень, изношенные колодки или детали с чрезмерным люфтом заменяют одновременно, если это предусмотрено результатами диагностики.

Сборку устанавливают без ударной посадки и перекоса. Крепеж затягивают с моментом, указанным производителем конкретной модели скутера. После монтажа проверяют положение ремня, свободное вращение деталей при выключенном двигателе и отсутствие контакта с крышкой трансмиссии. Первый запуск выполняют с контролем постороннего шума и вибрации, а начало движения проверяют на небольшой скорости.

Этот задний вариатор подходит для восстановления штатной работы ременной передачи Yamaha JOG 90 или совместимого двухтактного Stels 50, когда размеры и посадка совпадают с установленной ранее сборкой. Точная сверка снятых деталей перед заказом помогает подобрать вариант без переделки трансмиссии.
