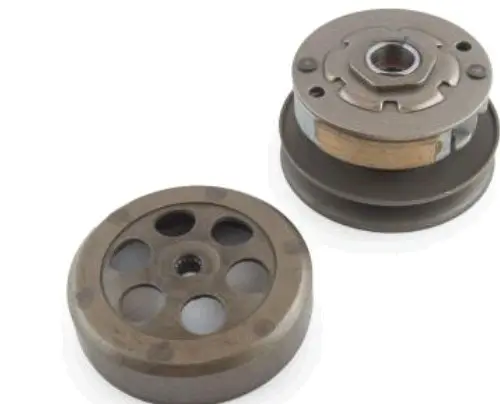

Задний вариатор Yamaha JOG 50 с барабаном (TM)

Задний вариатор Yamaha JOG 50 с барабаном (TM)

Задний вариатор предназначен для ремонта ременной трансмиссии скутера Yamaha JOG 50. Он работает на ведомой стороне вариаторного привода: принимает усилие от ремня, взаимодействует с центробежным сцеплением и участвует в передаче крутящего момента к редуктору и заднему колесу. Деталь поставляется с барабаном сцепления, поэтому подходит для обслуживания участка трансмиссии, где состояние шкива, сцепления и барабана необходимо оценивать совместно.

При изменении оборотов двигателя ремень перемещается по поверхности заднего шкива и меняет рабочий радиус. Одновременно центробежное сцепление подключает привод: его колодки расходятся и контактируют с внутренней поверхностью барабана. От состояния этих деталей зависят начало движения, набор скорости и отсутствие лишних рывков при трогании. Изношенные поверхности, люфт в посадках, деформация барабана или заедание подвижной части могут сопровождаться вибрацией, шумом, неравномерным разгоном и нестабильной работой ременной передачи.

Что входит в конструкцию

• Задний шкив вариатора работает с приводным ремнем и изменяет его положение при смене передаточного отношения.
• Центробежное сцепление передает вращение после достижения необходимых оборотов двигателя.
• Барабан сцепления служит контактной частью для колодок и входит в эту товарную позицию.
• Центральная посадочная часть обеспечивает установку сборки на соответствующий вал трансмиссии.

Подбор для Yamaha JOG 50

Обозначение Yamaha JOG объединяет несколько поколений и модификаций скутеров, поэтому одного названия модели для окончательного подбора недостаточно. Перед заказом сопоставьте снятую сборку с новой по общей конфигурации, диаметру шкива и барабана, ширине ременной зоны, форме центральной посадки, расположению крепежа и вылету деталей. Учитывайте код двигателя, год и точную модификацию скутера. Если на технике ранее меняли двигатель, редуктор или компоненты вариатора, ориентироваться следует на фактически установленную трансмиссию.

Барабан должен соответствовать сцеплению по внутреннему диаметру и глубине, а шкив — применяемому ремню по профилю и ширине рабочей зоны. Несовпадение даже одного посадочного параметра способно помешать правильной сборке либо изменить положение ремня. Не следует подбирать эту деталь только по внешнему сходству: до установки сравните обе сборки рядом и проверьте сопрягаемые размеры измерительным инструментом.

Когда требуется замена

Проверка заднего вариатора необходима при рывках во время старта, постороннем звоне из корпуса трансмиссии, заметной вибрации, пробуксовке сцепления или неравномерном износе ремня. Во время разборки оценивают состояние поверхности шкива, подвижность механизма, люфт посадки, состояние колодок и внутреннюю дорожку барабана. Следы перегрева, глубокие выработки, трещины, деформация и выраженный люфт являются основанием для ремонта с заменой поврежденных деталей. Одновременно полезно проверить ремень и соседние компоненты, поскольку их износ влияет на работу новой сборки.

Рекомендации по установке

Монтаж выполняют после снятия крышки вариатора и освобождения ремня. Посадочные поверхности очищают от загрязнений, а ремень и фрикционные зоны колодок и барабана оставляют сухими. Крепеж затягивают с моментом, установленным сервисной документацией конкретной модификации Yamaha JOG. До закрытия корпуса проверяют свободное перемещение деталей, правильное положение ремня и отсутствие перекоса. После сборки сначала контролируют работу трансмиссии на малых оборотах, а затем проверяют плавность включения сцепления и отсутствие посторонних звуков.

Эта позиция подходит для планового восстановления задней части вариаторной трансмиссии Yamaha JOG 50, когда требуется сборка с барабаном. Точная сверка модификации и посадочных параметров перед монтажом помогает избежать несовместимости и правильно согласовать новый вариатор с ремнем, валом и остальными деталями привода.
